[Sega] Game Gear – Réparer la vidéo,le son et l’alimentation

Commander le Pack 20 Condensateurs depuis la Boutique 🙂
(ils y sont tous 😉 )
condensateurs (Copier)

On va changer les condensateurs pour permettre de résoudre les problèmes comme le contraste,le son trop faible ou inexistant etc…

Info
– Faites « coucher » les condensateurs pour la Pcb SON afin de les faire rentrer.
Ne mettez pas les condensateurs sur les pastilles « jaunes » de la carte mère cela bloquerai la fermeture de la console sinon !
Le côté blanc (-) du condensateur correspond au côté négatif.

1 – L’ALIMENTATION



e57b2-p10500191

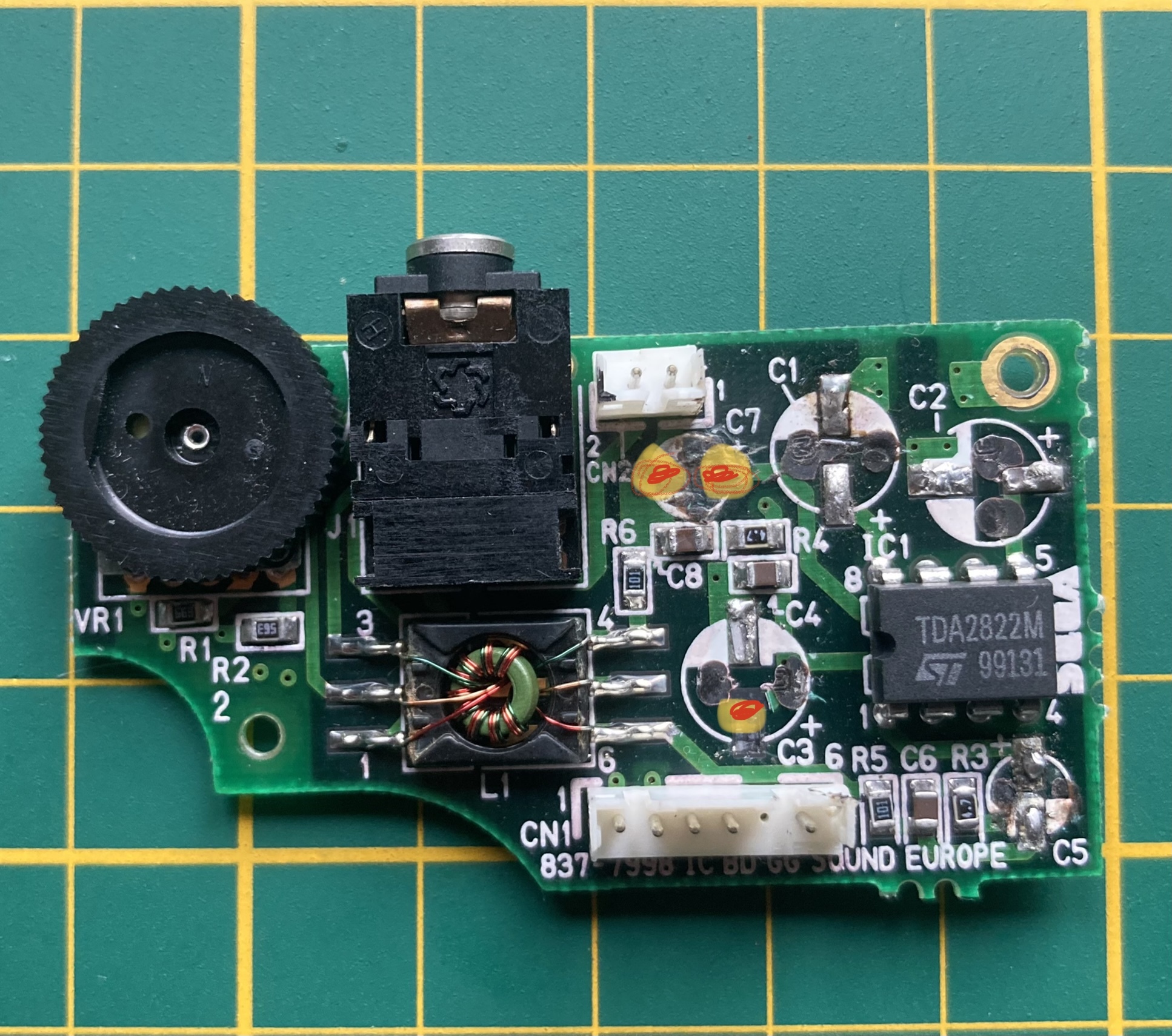

2 – LE SON

99333-p10302361

3 – L’IMAGE

8554a-1asic

1 ASIC

7d9a8-111

9cb05-221

2 ASIC



b263d-p10302431
04972-p10302421

Enjoy !

Je me suis aidé de ce super tuto,merci encore à lui
Source : http://saturn.netboarder.com/t5548-tuto-game-gear-condos-hs

15 commentaires sur “[Sega] Game Gear – Réparer la vidéo,le son et l’alimentation

Ajouter un commentaire

  1. Bonjour

    J'ai remplacé tous les condensateurs de mes deux game gear, et il y en a une qui n'a pas de son dans la bafle (avec les écouteurs ça fonctionne) je ne vois pas d'où cela peut venir (un composant de surface HS?

    Si vous avez une piste s'il vous plait
    Merci

    J'aime

  2. bonjour jais commander une puce gc v2 et le kit condo pour la game gear cela devrait arriver en combien de temps
    merci pour votre réponse

    J'aime

  3. Je reviens le 6mai comme dis dans la News en page d’accueil,je suis actuellement au Japon,d’ailleurs il est 7h26 ^^

    Donc des mon retour debut de semaine prochaine cela part 🙂

    J'aime

  4. @Hisoka
    Dis moi, je rencontre un soucis avec une Gamegear.
    La console fonctionne uniquement avec une alimentation Megadrive 1 et REBBOT quand je joue de la molette contraste.

    J’ai remplacé l’intégralité des condensateurs, testé avec 4 parties alimentation différentes, soudé une autre molette contraste, soudé un autre connecteur CN1 au cas ou les pins soient oxydés. Remplacé le néon, les fusibles. Toutes les tension sont OK.
    Quand je mets des piles, l’image s’affiche nettement une seconde puis s’assombrie brusquement. Les ressorts ont également été désoxydés.
    As-tu déjà été confronté à ce type de panne ?

    > Oui déjà eu ce soucis !

    Clairement dans un premier temps je me dis..les condensateurs sont neufs…c’est TROP fort d’un coup.

    C’est une analyse rapide que j’ai faites,je suis pas un expert en électronique,mais la suite me réconforte dans cette première idée.

    Du coup quand ça arrivait,car pas tout le temps,je démarrai la console avec le contraste au plus bas,et j’augmentai légèrement,et la pas de soucis.

    Je ne sais pas si dans le futur c’est mieux,car comme tu le sais je bidouille plus que je joue ^^

    Alors teste déjà voir si tu as la même chose en augmentant légèrement après allumage.

    Peut être auras-tu d’autres réponses,voici pourquoi j’ai partagé ta question,car ça se trouve ça n’a rien a voir avec mon analyse 🙂

    J'aime

  5. Salut Dragoncity, en voulant changer les condos sur une 2 asic bien attaquée par l’acide, j’ai la piste du + du c48 qui s’est totalement enlevée, pas seulement le pad rectangulaire, mais jusqu’au petit trou où elle va… t’aurai un point alternatif auquel je pourrai relier la patte du condo..?

    J'aime

  6. C’est bon c’est trouvé! Le + du C48 est à relier entre le R48 et R49 de l’autre face de la carte mère (sur une VA0 en tout cas)

    J'aime
