[Sega] Saturn – Différencier les versions

Pour les différencier,on va faire simple :

Boutons ovales correspondent à la version V1
Boutons ronds correspondent à la version V2

Versions V1

V1.1

Sa prise secteur a une forme en « T »


V1.2

En poussant le chariot on ne voit PAS de référence sur le coté gauche
2 connecteurs d’alim sur la carte bloc-optique et nappe 20 pins


V1.3

En poussant le chariot on voit une référence sur le coté gauche
1 connecteur d’alim sur la carte bloc-optique et nappe 21 pins.

Versions V2


V2.1


V2.2


V2.3

La carte du bloc optique est entourée de blanc



Les différentes cartes mères

Saturn Alim Longue-Courte

0V 0V 3.3V 5V X 9V
VA0
VA0.5

 0V 0V 3.3V 5V 9V
VA1

0V 0V 5V 5V 9V
VA SG (X2)
VA SD (X2)
VA9

0V 0V 5V 5V
VA6 SG
VA7 SD
VA8 SD
VA10
VA11
VA13
VA15

VA0
837-11076-01 IC BD SATURN MAIN VA0 CCI
171-6874D PC BD SATURN MAIN VA0 CCI

VA0.5
837-11076-02 IC BD SATURN MAIN VA0.5
171-6874E PC BD SATURN MAIN VA0.5

VA1
837-11613-01:JPN
171-7006C MAIN

VA SG

HST-3210
837-12126 IC BD SATURN MAIN VA SG
171-7128B PC BD SATURN MAIN VA SG

HST-3220
837-12126 IC BD SATURN MAIN VA SG
171-7128B PC BD SATURN MAIN VA SG

VA SD

HST-3210
171-7130B PC BD SATURN MAIN VA SD
837-12133 IC BD SATURN MAIN VA SD


HST-3220
171-7130C PC BD SATURN MAIN VA SD
837-12133 IC BD SATURN MAIN VA SD

VA6 SG
171-7207A PC BD SATURN MAIN VA6 SG
837-12459 IC BD SATURN MAIN VA6 JPN SG

VA7 SD
171-7208C PC BD SATURN MAIN VA7 SD
837-12460 IC BD SATURN MAIN VA7 JPN SD

VA8
171-7209C PC BD SATURN MAIN VA8 OCU
837-12468 IC BD SATURN MAIN VA8 OCU
SONY DSC

VA9
171-7291B PC BD SATURN MAIN VA9
VA9 - FRONT

VA10
171-7287A PC BD SATURN MAIN VA10 OCU
837-12647 IC BD SATURN MAIN VA10 JPN
VA10 - FRONT

VA11
171-7288B PC BD SATURN MAIN VA11
837-12648-01 IC BD SATURN MAIN VA11 JPN

VA13
171-7288D PC BD SATURN MAIN VA13
837-12650 IC BD SATURN MAIN VA13 JPN

VA15
171-7462B PC BD SATURN MAIN VA15
837-13137 IC BD SATURN MAIN VA15 JPN






Sega Saturn Model 1, PAL, VA1
Model number: MK-80200-50
Serial number: AD51165249
Motherboard type: VA1 PAL
CD drive type: JVC ENR-007D (20-pin)
Power supply: 5-pin Type B (GND, GND, 3.3V, 5V, 9V)


Sega Saturn Model 1, JPN, VA2
Model number: HST-3210
Serial number: P52031710
Motherboard type: VA SG (VA2)
CD drive type: JVC ENR-011A
Power supply: 5-pin Type B (GND, GND, 3.3V, 5V, 9V)


JVC V-Saturn Model 2, JPN, VA4
Model number: RG-JX2(X)
Serial number: 13127071
Motherboard type: VA SG (VA4)
CD drive type: JVC ENR-011A
Power supply: 5-pin Type B (GND, GND, 3.3V, 5V, 9V)


Sega Saturn Model 2, PAL, VA5
Model number: MK-80200A-50
Serial number: 165046630
Motherboard type: VA PAL SD (VA5)
CD drive type: JVC ENR-011A
Power supply: 5-pin Type B (GND, GND, 3.3V, 5V, 9V)


Sega Saturn Model 2, PAL, VA7
Model number: MK-80200A-50
Serial number: 167015869
Motherboard type: VA7 PAL
CD drive type: JVC ENR-013A
Power supply: 5-pin Type C (GND, GND, 5V, 5V, 12V)


Sega Saturn Model 2, USA, VA7
Model number: MK-80000A
Serial number: 167015869
Motherboard type: VA7 USA SD
CD drive type: JVC ENR-013A
Power supply: 4-pin Type C (GND, GND, 5V, 5V)


Hitachi Hi-Saturn Model 2, JPN, VA9
Model number: MMP-11
Serial number: B69006875
Motherboard type: VA9
CD drive type: JVC ENR-013A
Power supply: 4-pin Type C (GND, GND, 5V, 5V)


Sega Saturn Model 2, PAL, VA9 with Sanyo drive
Model number: MK-80200A-50
Serial number: 179000021
Motherboard type: VA9
CD drive type: Sanyo 610-6185-30 with Trap Board
Power supply: 5-pin Type C (GND, GND, 5V, 5V, 12V)


Sega Saturn Model 2, PAL, VA9
Model number: MK-80200A-50
Serial number: AD69035903
Motherboard type: VA9
CD drive type: JVC ENR-013A
Power supply: 5-pin Type C (GND, GND, 5V, 5V, 12V)


Sega Saturn Model 2, USA, VA10 with Sanyo drive
Model number: MK-80000A
Serial number: BF7A003080
Motherboard type: VA10 OCU (USA)
CD drive type: Sanyo 610-6294-30 with Trap Board
Power supply: 4-pin Type C (GND, GND, 5V, 5V)


JVC V-Saturn Model 2, JPN, VA13
Model number: RG-JX2(Z)
Serial number: 09295551
Motherboard type: VA13 (JPN)
CD drive type: JVC HQA-001A
Power supply: 4-pin Type C (GND, GND, 5V, 5V)



Enjoy !




Sources :
darius-saturn
https://mcretro.net/sega-saturn-gone-wild/

25 commentaires sur “[Sega] Saturn – Différencier les versions

Ajouter un commentaire

  1. je viens de trouver une saturn Jap (dans in corps de Saturn PAL…).*

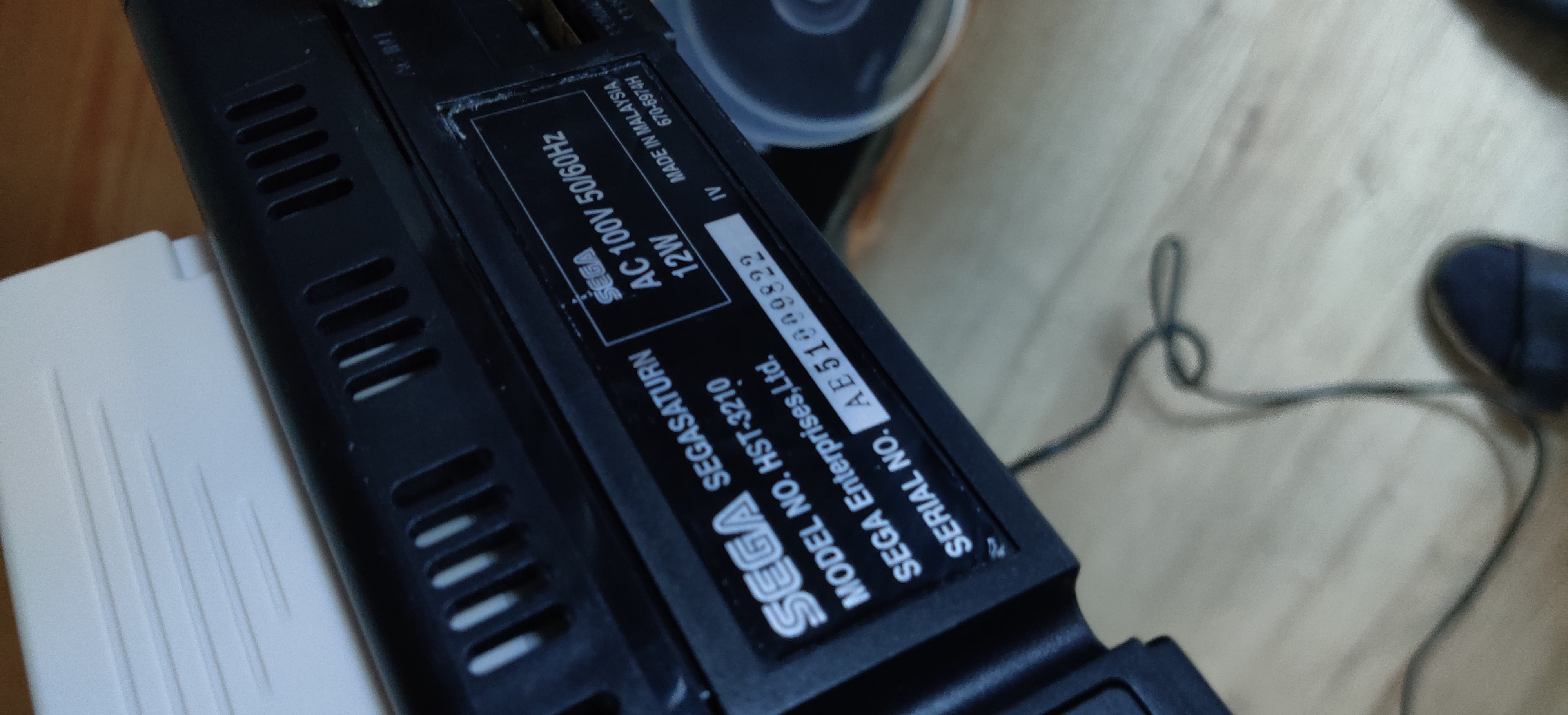

    de dehors, c’est une HST-3210
