[Sega] Dreamcast G1-ATA

Commander la PCB Dreamcast « G1-ATA »,le Flux et la Nappe depuis la Boutique 🙂

     20181115_135057 (Copier)     xg-z40rma-223 (Copier)ide-32awg

Il faudra avant tout installer le Bios Dreamshell « No Gdrom »,voir le tuto ici :
[Sega] Dreamcast – Installation Bios Freezone ou Dreamshell

SANS le Bios Dreamshell « No Gdrom » la console ne peut pas dĂ©marrer ! 😉

Avantages de la PCB G1-ATA
– Compatible avec les Dreamcast VA0 et VA1 🙂
– Gain de place pour y insĂ©rer facilement un Disque Dur/CF Ă  l’intĂ©rieur !
– PossibilitĂ© de dĂ©placer la G1-ATA d’une console Ă  l’autre
– Rien Ă  dĂ©couper, votre console reste intacte !
– PossibilitĂ© de ne pas utiliser de nappe IDE avec certains adaptateurs !

1 – Soudure du Connecteur GD-ROM

Mettez du flux et de la pĂąte Ă  braser sur les Pins.
Puis faites glisser l’Ă©tain sur toutes les Pins !
(Voir la vidéo)

20181115_165351
20181115_165338

2 – Soudure du Connecteur IDE et Crystal

Certaines Nappes IDE ont un détrompeur,donc il faudra enlever la Pin 20.

07fig03_alt


2.1 – Connecteur IDE « MĂąle »

pin20

Le connecteur doit ĂȘtre DESSOUS la PCB.

20181115_161708
b

2.2 – Connecteur IDE « Femelle »

Le connecteur doit ĂȘtre DESSUS la PCB.

20181115_160237

a

PCB G1-ATA V1

2.3 – VĂ©rifier vos soudures

Info :
C’est le Crystal qui fait booter la console.
Si rien ne se passe, commencer par vĂ©rifiez les points du « Crystal » :
g1-ata-check

G1-ATA-V2 - Connexions

3 – Installer un Disque Dur (IDE/SATA/SSD) ou carte CF

Important :
Il vous faut une Nappe IDE 80 Pins – ATA 133
ide-32awg

Si disque dur IDE,le mettre en SLAVE.

Si Adaptateur CF ou SATA,le mettre en SLAVE.

ide-sata-slave-master (copier) (2)

IDE

Pour un Disque IDE 3.5 il vous suffit de relier la Nappe IDE.
RĂ©cupĂ©rer le 5V,12V et la MASSE (GND) pour l’alimenter.

Pour un Disque IDE 2.5 il faut relier la Nappe IDE Ă  un convertisseur 3.5 vers 2.5.
RĂ©cupĂ©rer le 5V pour l’alimenter.

Convertisseur IDE 3.5 en 2.5

Carte Compact Flash (CF)

Pour relier une Carte CF il vous faut un adaptateur IDE/CF.
Récupérer le 5V pour les alimenter.

Connexion DIRECT sur la G1-ATA
(Le plus pratique,directement Ă  brancher dessus !)

Adaptateur IDE 3.5 > CF

611

Connexion via une Nappe IDE sur la G1-ATA

Adaptateur IDE 3.5 > CF

Adaptateur IDE 2.5 > CF

Il vous faudra en plus le Convertisseur IDE 3.5 en 2.5

Attention !
Les Adaptateurs CF>SD ne font PAS lancer les jeux WinCE !
Il vous faut une Carte CF pour tout faire fonctionner 😉

Disque Dur SATA/SSD

Pour un Disque SATA 3.5 il faut relier la Nappe IDE Ă  l’adaptateur IDE/SATA.
RĂ©cupĂ©rer le 5V,12V et la MASSE (GND) pour l’alimenter.

Pour un Disque SATA 2.5 il faut relier la Nappe IDE Ă  l’adaptateur IDE/SATA.
RĂ©cupĂ©rer le 5V pour l’alimenter.

5v

Commander les Adaptateurs IDE/SATA et Rallonge depuis la Boutique 🙂

a

20181115_17073328

IMG_20191024_101941

SATA > SD

Vous pouvez trouver l’adaptateur sur ebay:
SD to SATA Adapter Converter

20180728_134714

Maintenant il ne vous reste plus qu’Ă  mettre l’OS Dreamshell
sois sur le Disque dur/CF ou sur la SD (MODE SD)
[Sega] Dreamcast – OS Dreamshell

Enjoy !

Voir aussi :
[Sega] Dreamcast – Lecteur MicroSD sur le Port Serial
[Sega] Dreamcast GD-IDE

Vos MODs

Voici le MOD de Romain
Une Dreamcast G1-ATA « Top » dans une Borne !!! 🙂
Excellent ! 😉

Voici le MOD de Yohann

Une Dreamcast G1-ATA « Top »,avec un MOD SD.
Il a rajoutĂ© le ventilateur silencieux,changĂ© la diode en bleu et la pile rechargeable ! 🙂



389 commentaires sur “[Sega] Dreamcast G1-ATA”

Ajouter un commentaire

  1. Non rien Ă  voir c’est le crystal qui l’a fait booter.

    Si boot pas mauvaise soudure avec le crystal.

    Je t’envoi un mail pour voir comme on a dit de t’en envoyer un montĂ© par mes soins comme ça on sera sur.

    Je le fais dans 2min.

    J’aime

  2. Bounjour j’aimerais savoir dans la semaine je me lance Ă  vous acheter une Dreamcast mod ata est ma question est il possible de lance des Jeux Saturne

    J’aime

  4. Bonjour/Bonsoir j’aimerais savoir comment ça marche pour un jeux en 4 cd j’ai cherche sur le site mais j’ai rien trouve ou je suis passe Ă  travers

    J’aime

  10. Bonjour,
    J’ai passĂ© commande d’un kit complet BIOS + PCB G1-ATA la semaine derniere.
    J’ai tout recu et installĂ© dans la foulĂ©e … Mais impossible de booter sur HDD.
    Je pense avoir bien installĂ© le BIOS (Dreamboot) car j’obtiens le menu au dĂ©marrage. Le log me dit : « Can’t read MBR from IDE by LBA ».
    J’ai essayĂ© avec 2 HDD Sata. 1 SSD et un HDD normal (issue d’un PC portable). Les deux formatĂ©s en FAT32/64K… MĂȘme problĂšme. J’ai 2 diodes allumĂ©e sur le convertisseur SATA (1 rouge et 1 bleue).
    En revanche, la diode d’activitĂ© de mon SSD reste Ă©teinte (elle flashe brievement Ă  l’allumage et Ă  l’arret de la console)…
    Cela pourrait il venir d’une mauvaise soudure sur le BIOS ?
    Avez-vous déjà rencontré ce type de symptome ?
    Avez-vous des idĂ©es de diagnotics (mesures de tensions, etc …) ?
    Merci par avance.

    J’aime

  11. Hello,
    Je prends quelques minutes entre 2 baignades 😇
    Donc la PCB G1-ATA c’est moi qui l’ai montĂ© et bien sĂ»r teste avec 2 jeux (oui pour ĂȘtre sur j’ai 2 jeux de tests).
    Alors effectivement cela peut venir du bios.
    Pour contrÎler il faut vérifier :
    1 – Nettoyer le connecteur GDROM avec une brosse Ă  dent et de l’alcool.
    (On peut le faire aussi sur la PCB G1-ATA)
    2 – VĂ©rifier qu’aucune pins ne se touchent entre-elles.
    À part les pins 32 et 33 qui sont reliĂ©es.
    3 – VĂ©rifier que chaque pins bippent entre le bios Sega et le bios dreamboot.
    4 – Bien vĂ©rifier que la nappe SATA est bien enfonce sur la PCB.
    5 – Aucune partition sur le disque dur et bien en MBR et FAT32.

    J’aime

  12. Merci pour votre rĂ©ponse …
    J’ai dĂ©jĂ  rĂ©alisĂ© le point 1 (Alcool isopropylique)
    2) Vous parlez des pins du BIOS ?
    4) OK
    5) OK
    Je vais faire le 3) …
    Si vous vous baignez du cĂŽtĂ© de Marseille, passez prendre l’apĂ©ro 😉

    J’aime

  14. C’est normal ne pas les relier.
    Pin 12 choisi le bios

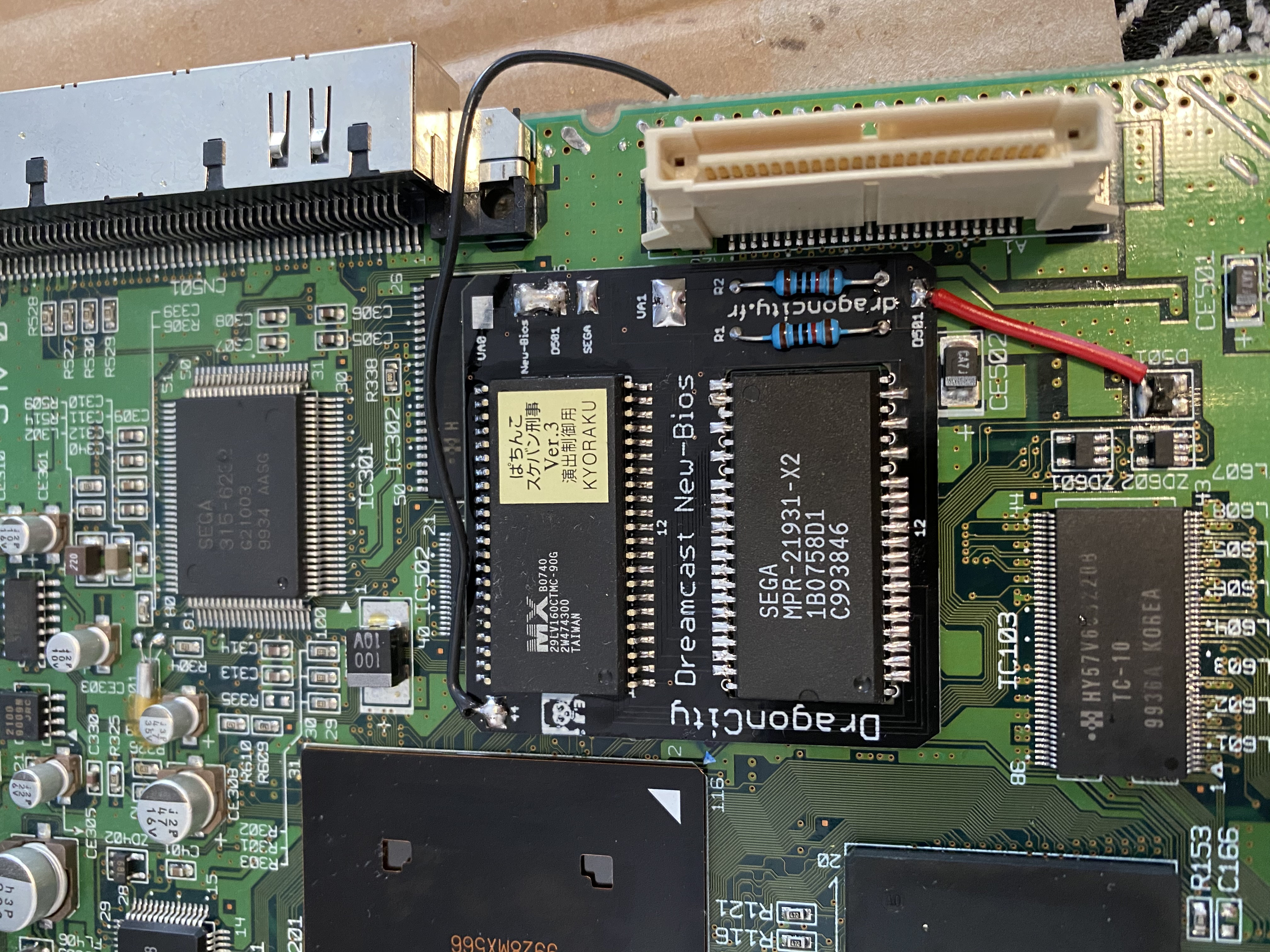

    Pin 44 uniquement pour la PCB New-Bios.
    Par contre la Pin 44 du New-Bios doit bien bipper avec les pins 44 alternatives.

    Et oui vérifier si 2 pins de bios ne bippent pas entre elles.

    J’aime

  15. Alors j’ai reliĂ© les 2 pins 44 et les 2 pins 12 … Et ca boot !!!
    En revanche j’ai perdu les joysticks 😩
    Je vais donc dessouder la 12 …

    J’aime

  16. Bon, cela ne change rien … Toujours pas de joystick … Cela doit venir d’ailleurs …
    En revanche, j’ai les pin 35 et 35 reliĂ©es sur le new BIOS et non pas 32 et 33 ! Normal ?

    J’aime

  17. Bon, le fusible des ports joystick a cramĂ© … J’ai shuntĂ©, ca marche !!
    Donc, on est bon 🙂
    En revanche, si vous aviez la ref du fusible, histoire de le remplacer (c’est quand mĂȘme plus secure) ca serait cool … Mais y’a pas d’urgence, profitez de vos vacances …

    J’aime

  19. Salut, super produit merci
    acheter y’a pas longtemps, j’ai supprimĂ© mes 40 fils pas fiable.
    petit prob
    j’ai un bios nogdrom mais au boot sa bloque sur sd card not found, j’avais sur le port sĂ©rie l’adaptateur sd mais qui a cassĂ© ….
    me faut faire « press start to enter the boot menu » au boot et sa arrive au dreamshell boot loader (ram, cd, ide) et hop retrodream mais start, launch DS freeze sur le logo dreamshell 4.0…
    une idée please ?

    J’aime

  23. Bonjour, est-ce que quelqu’un a rĂ©flĂ©chit Ă  une solution pour fixer proprement le SSD/HDD (en utilisant les trous du GDROM ?) Merci

    J’aime

  26. Bonjour, J’ai bien reçu la VA0 avec le bios dreamboot no-gdrom et la pcb G1-ATA. J’ai un souci avec le pcb la console s’allume mais pas d’affichage. avec le gd-rom c’est ok je tombe sur le menu dreamboot. J’ai vĂ©rifier si les pin du connecteur gd-rom allant aux crystals Ă©taient ok. D’ou peut venir le problĂšme ?

    merci

    J’aime

  27. Hello,

    Refais tes soudures, et surtout vérifie bien que 2 pins ne bippent pas entres elles.

    Fais nous parvenir des photos si besoin :

    —————
    Allez sur https://www.zupimages.net
    Cliquez sur Parcourir et choisir votre image.
    Copier l’URL Ă  droite de « Lien direct de votre image » >> TRÈS IMPORTANT !!!
    Coller l’url directement en commentaire ! 🙂
    —————

    J’aime

  28. hello,

    voici quelques photos. Quelles pins je dois vĂ©rifier celles du connecteur GDrom ? (souder avec flux + pate a brase d’ailleurs c’est magique).

    merci

    J’aime

  29. Fais un test, mets la PCB G1-ATA en biais d’un cĂŽtĂ© puis de l’autre, et regarde si dĂ©jĂ  ça boot.
    Tu trouveras plus facilement pour la suite.
    Regarde si 2 pins ne se touchent pas du connecteur GDROM.
    Tu prends ton multimÚtre et tu vérifies.
    Car il se peut et j’ai encore vu le cas rĂ©cemment qu’une soudure se soit glissĂ© dessous le connecteur et fasse contact sur 2 pins (ou plus…).
    Passe ensuite du flux (n’hĂ©site pas!) et fait bien glisser l’Ă©tain pour enlever ce contact.

    J’aime

  30. le test avec la carte en biais n’as pas marchĂ©. Par contre effectivement je vois que des pins se touchent. Comment faire je dĂ©ssoude le connecteur avec une tresse a dĂ©ssouder ?

    merci

    J’aime

  36. je viens de m’apercevoir que je n’ai pas de la continuitĂ© entre certaines pins du rang a avec leur homologue du rang B mais pourtant ça Ă  l’air bien soudĂ©.

    J’aime

  39. bon je suis toujours bloquĂ© sur mounting system file meme aprĂšs avoir refait les soudures je commence d’ailleurs a abimĂ© le pcb….j’ai tentĂ© de reformatĂ© le SSD mais rien n’y fait. Je crois qu’il y a un schĂ©ma sur ton site du pcb g1 ata pour que je vĂ©rifie les diffĂ©rentes pins ?

    J’aime

  43. je viens de vĂ©rifier c’est ok sauf pour les pins du gdrom A18 et B18 qui se touchent et qui sont toutes les 2 relier aux pins 26, 28, 30, 32, 34 du port IDE. Du coup la je me demande si c’est ok et ou si c’est pas bons ? de plus je vois que les pins 28, 32, 34 sont censĂ©s ĂȘtre non connectĂ©es. J’ai essayez de bien Ă©taler l’Ă©tain sur le connecteur gdrom mais je garde cette continuitĂ© avec A18 et B18. Une idĂ©e ? dois je couper les pins de l’IDE qui sont censĂ©es ĂȘtre non connectĂ© ?

    merci

    J’aime

  44. Oui ce sont des masses A18 et B18 ! 🙂

    Je complĂšte avec :

    IDE/ATA… DC G1 port…
    1. /RESET A2
    2. GND A8
    3. DD7 A4
    4. DD8 A5
    5. DD6 B4
    6. DD9 B5
    7. DD5 A6
    8. DD10 A7
    9. DD4 B6
    10. DD11 B7
    11. DD3 A9
    12. DD12 A10
    13. DD2 B9
    14. DD13 B10
    15. DD1 A11
    16. DD14 A12
    17. DD0 B11
    18. DD15 B12
    19. GND B8
    20. Key (NC)
    21. DMARQ A14
    22. GND A13
    23. /WR B14
    24. GND B13
    25. /RD A15
    26. GND A18
    27. IORDY B15
    28. CSEL (NC)
    29. /DMACK A16
    30. GND B18
    31. INTRQ B16
    32. /IOCS16 (NC)
    33. DA1 B17
    34. /PDIAG (NC)
    35. DA0 A19
    36. DA2 B19
    37. /CS0 A20
    38. /CS1 B20
    39. /DASP (/ACTIVE LED)
    40. GND A21/B21

    DC G1 port POWER…

    A1/B1 = 3V3
    A3/B3 = 5V
    A25/B25 = 12V

    A24,B24 = P.GND (Power Ground)

    A8,B8,A13,B13,A18,B18,A21,B21 = GND

    DC G1 port CDDA pins…

    A17 = CD_EMPH (Emphasis)
    A22 = CD_BCK (Bit Clock)
    A23 = CD_SD (Serial Data)

    B22 = CD_LRCK (Left / Right Clock)
    B23 = CDDA_CLK (33.8688MHz master clock INTO AICA!)

    J’aime

  45. merci pour ce rajout. Donc :

    28. CSEL (NC)
    32. /IOCS16 (NC)
    34. /PDIAG (NC)

    doivent aller aussi a la mĂȘme masse que A18 et B18 c’est pour ça que j’ai une continuitĂ© ?

    merci

    J’aime

  47. Les NC ne sont pas utilisés, ici on a 20 28 32 et 34 et 39.

    On utilise 28 et 32 pour simplifier le passage mais elles ne sont pas utilisées donc ça ne change rien.

    Par contre c’est bizarre que la 34 pour toi bip car en fait elle est reliĂ©e Ă  rien ^^

    J’aime

  48. Je viens de re-vĂ©rifier effectivement je me suis trompĂ© la 34 n’est relier Ă  rien. Donc ça doit ĂȘtre le disque… Mais j’en ai pas d’autre sous la main :/

    J’aime

  49. Quand tu testes, il faut que ça bip entre le connecteur « pins Ă  l’intĂ©rieur » et les pattes de connecteur IDE.

    ET PAS faire ça avec les pastilles du connecteur GDROM car la c’est sur qu’elles sont reliĂ©es 🙂

    J’aime

  51. J’ai refait les mesures avec les pins de l’intĂ©rieur c’est ok. Maintenant je sais pas si j’avance mais j’ai un nouveau message Ă  l’Ă©cran « checking for G1 ata device »

    J’aime

  53. oui je suis bien en slave jumper retiré. AprÚs pour le disque je vais essayer de voir si un vollÚgue au bureau lundi aurai un hdd a me prété que je peux formater

    J’aime

  54. y a quand mĂȘme une chose que je ne comprends pas c’est avec la pin A2 la je n’ai pas de continuitĂ© avec la pin 1 IDE j’ai mis un strap pour contourner ce problĂšme

    J’aime

  55. Justement il ne faut pas ! La Pin 1 est en option car en fait si on la relie les disques ne bootent pas !

    Je l’ai laissĂ© au cas ou si besoin un jour on aurait besoin de la relier, mais au final non ! 🙂

    Donc surtout ne relie pas la Pin 1 (et ne fait pas le pont).

    J’aime

  57. info supplĂ©mentaire si je met le pont ça s’arrĂšte Ă  « checking for G1 ata devices… » si j’enlĂšve le pont ça va jusqu’a « mounting filesystem… » donc je commence vraiment Ă  croire que ça vient du SSD. Tu utilise quoi comme SSD?

    J’aime

  59. bonne nouvelle cela venait bien du disque j’ai retrouvĂ© mon ancien HDD de mon portable et ça marche nickel le seul truc c’est que c’est un disque mĂ©canique 7200 tr/min. TU confirmes pour tous les jeux passent en full speed il faut du ssd ?

    merci et merci encore pour les conseil et le G1 ATA !!!!!

    PS pour infos le hdd qui ne marche pas est un lexar NS100 512GB du coup je déconseille

    J’aime

  61. tu l’as dit je le maudit ce disque!!!! lol. Je viens de me lancer un petit capcom Vs SNK c’est trop bien haaaaa la dreamcast l’arcade a la maison. J’ai une petite question on peut aussi changer le ventilo pour en mettre un silencieux sur une VA0 ?

    J’aime

  64. DĂ©solĂ© pour la naĂŻvetĂ© de la question, mais quelle diffĂ©rence y a t’il entre le G1-ATA et un bĂȘte gdemu d’aliexpress ? Lisent ils tous deux l’ensemble des jeux ? ont ils besoin tous deux d’un bios custom ? ont il le mĂȘme OS de navigation ?

    J’aime

  66. Salut, un petit retour, j’ai optĂ© pour du Msata et ça fonctionne plutĂŽt bien. Merci Ă  dragoncity pour sa patiente et ses explications. L’avantage c’est le peut de place que ça prend et sans rallonge.
    Photos :

    Avec ce setup il vaudrait mieux mettre une cale pour mettre le ssd à niveau sinon ça penche un peut. Ça fonctionne bien mais à la longue il vaut mieux soutenir tout ça !

    Aimé par 1 personne

  67. hello
    Je suis toujours aussi heureux avec ma Dreamcast et RetroDream… Vivement la prochaine version d’ailleurs !
    Je suis juste toujours Ă  la recherche d’une solution pour « finir » esthĂ©tiquement le montage. Sais tu si il existe dĂ©jĂ  une impression 3D d’un support dans lequel on pourrait glisser le SDD (de biais, avec le PSU DC, ca rentre nickel : https://www.youtube.com/watch?v=bSTzh0Um5XQ ) ?

    J’ai trouvĂ© ça, que tu as fait ( https://www.thingiverse.com/thing:4698423 ). Quelle est le principe ?
    Merci !

    J’aime

  69. @kerga que cherche tu comme rangement ? Je peux imprimer et tester des truc en 3D si tu veux.
    Actuellement je créé un support pour poser les msata différemment.
    Bref si je peux t’aider n’hĂ©site pas !

    J’aime

  70. je rĂȘve d’une impression 3d comblant le « trou » laissĂ© par le lecteur GD rom, style impression pour GD emu

    et dans laquelle on pourrait insérer et Îter le SSD facilement avec un support au fond pour la prise ATA.

    Sur ce forum, un certain « Benjamin » avait travaillĂ© sur un support


    mais avec l’alimentation d’origine, ce n’est pas possible. Il faut insĂ©rer le ssd de travers pour qu’il puisse entrer et sortir.
    Je n’ai jamais utilisĂ© de logiciel pour modĂ©liser une impression 3D, je peux m’y mettre…

    J’aime

  71. @kerga c’est exactement ce que j’essaie de faire mais pour caser un msata. Je ne suis pas du tout pro dans le domaine mais j’utilise fusion 360 pour des pieces basique et aussi le site tinkercad (encore plus simple d’utilisation).
    La difficultĂ© est justement de trouver Ă  epouser la forme du gdrom et adapter un ssd tout en pouvant fermer correctement le capot… si ta des idĂ©es, croquis, fichier Ă  imprimer etc… n’hĂ©site pas

    J’aime

  72. I read your guide carefully and used all the ready-made components I received from you. I prepared a Crucial MX500 SSD in AOMEI as MBR in FAT32 with 64 clusters. I uploaded the Retrodream v3 package and prepared it according to the guide.

    Unfortunately, the disk detects, but the bootloader freezes. I have a Bios devkit with nogdrom.

    I checked the second SATA WD500GB BLUE WD5000LPCX drive and the same problem appears. The error 0x07 appeared at the beginning, but it was because I had GPT partitions and not MBR. After the changes, the same as for the SSD drive.

    What could be the cause of the system not booting? I will add that RetroDream from the SD card starts correctly, but when both devices are connected, the image is on the bootloader right after reading the devices.

    Without HDD plugged in RetroDream boots normally from SD Card.

    Thanks.

    J’aime

  73. It’s normal.

    Dreamshell bios don’t boot directly on HDD with G1-ATA, you need Bios « Dreamboot No-GDrom », you can find this bios in RetroDream Pack :
    DS\firmware\bios\Bios Cpasjuste.

    Need « Dreamboot – No-Gdrom » for G1-ATA.

    Or already flashed here :
    https://boutique-dragoncity.myshopify.com/collections/dreamcast/products/bios-dreamshell?variant=17165623820334

    It’s why we invented with « cpasjuste » bios Dreamboot 🙂

    Aimé par 1 personne

  74. Thanks for fast reply, but i want to later use GD-IDE instead of G1-ATA and when I flash with the correct bios can I boot from SD Card without using Dreamshell burned on CD? I am asking because for a few days my drive has problems reading burnt CDs and I already had a big problem with starting the CD after uploading retail bios from CPASJUSTE.

    As I guess, this is the bios that is normally uploaded to the Dual Bios Mod PCB, which looks for the appropriate boot files from paths find on IDE, SD, ROM, etc.

    Thanks once more time for fast reply!

    J’aime

  75. salut je suis en G1 ATA que j’ai installĂ© ya 15 jours de ça tout marche nickel grand merci a toi je veux juste savoir comment je peux ajoutĂ© une led d’activitĂ© du hdd merci !!!

    J’aime

  79. And everything would be fine if not for the poor quality IDE connector on the PCB, which included the IDE – SATA adapter and my carelessness. Pin 1 is damaged and fell out of the plug on the PCB. RetroDream started but crashed after booting up. The entire PCB remained to be operated on the HotAir station and to order a new plug on Amazon. Today I will get the parts which needed and I hope to finally get the games running on my beloved console. BTW DragonCity thank you for the great job and effort you put into creating these great tutorials and projects for DC console.

    Here domek part od photos my G1-ATA


    I will let you know afterwards how it went.

    J’aime

  82. Salut,
    Je t’ai dĂ©jĂ  posĂ© la questiojn il y a un moment, mais depuis que j’ai mis retrodream V3, ma dreamcast ne boot plus, je suis obligĂ© de faire start pendant le contrĂŽle de mon disque dur et de ma carte sd puis de faire un boot manuel depuis mon disque dur…
    Quel bios je dois mettre ? J’ai une G1 ATA, avec la carte double bios.
    Je le télécharge sur mon ssd,
    Ensuite je vais sous dreamshell et je fais installer un nouveau bios c’est bien ça ?
    Tu vas me dire Ă  raison que tout est dans le tuto, mais c’est tellement dĂ©licat pour moi que je prĂ©fĂšre ĂȘtre sĂ»r 🙂

    J’aime

  86. Hello,

    J’ai une carte mere qui me reste avec un bios deja souder dessus (a l’epoque je sais pas si ta de souvenir j’avais mi ton gd-ide avec des cable ffc pour mettre un ssd sous le gdrom) bon ca c’etais avant.

    donc il me reste une carte mere avec bios souder et sdcard + switch bios en Va0 (faut que je l’allume pour voir quelle bios j’ai dessus) mais il devait tourner avec le gdrom et ssd donc je pense pas avoir mi dreamboot

    Je dois absolument booter sur le cd pour flasher le bios ? ou y a une autre solutions ? genre depuis la sdcard ?

    Merci

    Sam

    J’aime

  88. Bonjour Ă  tous,
    je vais récupérer une nouvelle dreamcast dans ma collection.
    Il y a quelque temps, j’ai pris la solution du GD IDE qui fonctionne super bien et est un rĂ©el gage de qualiter. Merci encore Ă  toi dragon city17 pour tous ce travail de fou et de l’avoir gĂ©nĂ©reusement partager.

    Je n’ai plus le besoin de cd sur ma nouvelle console, du coup 2 choix s’offre Ă  moi. Prendre un mode G1 ATA ou le fameux gdemu. Je constate que ce dernier est maintenant en vente sur la boutique dragon city . Quel serait la diffĂ©rence entre les 2 pour que je puisses faire un choix en fonction de mes besoins.

    merci pour vos rĂ©ponses 🙂

    J’aime

  89. Hello,

    Si tu as dĂ©jĂ  un systĂšme avec RetroDream, je dirai de passer sur GDEmu afin d’avoir les 2.

    L’avantage de la G1-ATA ici c’est d’avoir tout en interne comparĂ© au GD-IDE que tu possĂšdes.

    Donc je te dirai de tester le GDEmu, l’interface n’est pas la mĂȘme mais il a l’avantage de tout lancer parfaitement, RetroDream il reste 28 jeux ou il faut attendre un nouveau loader pour avoir les musiques dans le jeu etc…

    GDEmu j’ai mais en quantitĂ© trĂšs limitĂ©e… difficile d’en avoir donc si intĂ©ressez ne tardez pas ! 🙂

    J’aime

Votre commentaire

Entrez vos coordonnées ci-dessous ou cliquez sur une icÎne pour vous connecter:

Gravatar
Logo WordPress.com

Vous commentez Ă  l’aide de votre compte WordPress.com. ( DĂ©connexion /  Changer )

Image Twitter

Vous commentez Ă  l’aide de votre compte Twitter. ( DĂ©connexion /  Changer )

Photo Facebook

Vous commentez Ă  l’aide de votre compte Facebook. ( DĂ©connexion /  Changer )

Annuler

Connexion Ă  %s

Créez un site ou un blog sur WordPress.com

Retour en haut ↑

%d blogueurs aiment cette page :
