[Sega] Dreamcast VGA en Externe

Commander le KIT VGA Externe « Dreamcast » depuis la Boutique 🙂

Dans ce tuto on va mettre une sortie VGA en Externe ! 🙂

Les Avantages :

1 – AUCUN TROU dans la console !
Je suis personnellement pas doué pour faire des trous,
donc la c’est parfait on évite de massacrer sa Dreamcast !

2 – Avec le Switch on peut basculer du RGB au VGA (et inversement)
Cela permet de pouvoir brancher le câble RGB Officiel,et le câble VGA en même temps.

3 – Une image parfaite pas comme les câbles VGA vendu sur Ali Express
que je vous déconseille FORTEMENT !
Plein de parasites et une image affreuse..
c’est simple j’en avais acheté un pour tester il est parti à la poubelle !

4 – C’est PROPRE avec les Modules Externe dans des boitiers ! 🙂

Maintenant on passe à l’installation ! 🙂

1 – Installation Module VGA

Reliez le Module VGA comme ci-dessous

1 – 0V (GND)
8 – V Sync via une Résistance 150Ω
9 – H Sync via une Résistance 150Ω
14 – Blue
15 – Green
16 – Red

⚠️ Attention de bien prendre le schéma correspondant
à votre module « Mâle » ou » Femelle »

Module VGA « Mâle »

Module VGA « Femelle »

Faites passer les fils par la grille d’aération à l’arrière.
Je vous conseille de les faire passer au CENTRE.

2 – Installation Module STÉRÉO

3 – Installation SWITCH

Ceci peut être facultatif car si l’on souhaite uniquement bénéficier du VGA,
il suffit de relier les pastilles 6 & 7 à la Masse (1 – GND).

Si l’on souhaite par contre pouvoir switcher entre le câble RGB et le câble VGA,
il va falloir installer un switch.

Reliez la pastille 7 (RGB Select) à la Masse (1 – GND).

Switch
Reliez au milieu du switch la Masse (1 – GND).
Et sur un des côtés la pastille 6 (VGA Select).

Faites sortir le switch par le trou sur le côté,et vissez le.

Maintenir le STÉRÉO avec du scotch double face,
ou avec du scotch chatterton.

Vous n’avez plus qu’à relier votre câble VGA,et câble stéréo ! 🙂

Enjoy !

49 commentaires sur “[Sega] Dreamcast VGA en Externe”

Ajouter un commentaire

fafadou dit :

17 juillet 2018 à 14 h 00 min

Vraiment royal, on peut même mettre le rgb sur le vga de sa télé du coup.
Question subsidiaire, est ce qu’on peut forcer le vga sur les jeux ne l’ayant pas ? (genre bangai-o).

J’aimeJ’aime
dragoncity17 dit :

17 juillet 2018 à 15 h 59 min

Alors non tu ne peux pas FORCER le VGA sur des jeux incompatibles,la c’est le jeu qui bloque..malheureusement.
Mais tu peux switcher en RGB et utiliser ton câble RGB pour Bangai 0 par exemple,et reswitcher en VGA pour les autres jeux 🙂

J’aimeJ’aime
Romain dit :

17 juillet 2018 à 19 h 13 min

Salut DragonCity!

Ton kit est sympa, je suis tenté 🙂

J’ai deux questions : Je vois sur la 2eme photo du tuto, que ton module VGA est en mâle. Mais un câble VGA basique c’est du mâle mâle. Du coup, ça n’irait qu’avec une rallonge VGA mâle femelle.
C’est l’illustration qui est mauvaise ou c’est moi qui pige rien? 😀

Sur les tuto qu’on trouve habituellement sur le net au sujet du mod vga, on y retrouve des condo à installer. Ils sont déjà inclus dans ton module ou tu a trouvé une parade?

Merci!

J’aimeJ’aime
dragoncity17 dit :

17 juillet 2018 à 19 h 19 min

Salut Romain ! 🙂

Oui le module VGA est en mâle,car on trouve plus facilement des câbles VGA « male femelle » dans le commerce,a moins que cela est changé mais je l’avais remarqué.

Mais ne t’inquiètes pas,si il te faut un module VGA « femelle »,je peux aussi te l’avoir > Hop je viens de regarder et j’en ai un en femelle en stock faudra juste me le préciser lors de la commande.

Pour les condos j’ai tout testé,en fait ils ne servent strictement à rien,je l’avais déjà lu un peu partout mais j’ai voulu en être sur donc j’ai testé..et avec ou sans..aucun changement,donc à part nous emmerder et prendre de la place..non merci ! 🙂

Par contre les 2 résistances sont indispensables ! )

J’aimeJ’aime
Romain dit :

17 juillet 2018 à 20 h 53 min

Merci pour ces précisions!
Je te tiens au jus si je commande 🙂

J’aimeAimé par 1 personne
doudams dit :

21 décembre 2018 à 18 h 57 min

comparé a ceux réalisé par cabou,c’est mieux comme mod?

J’aimeJ’aime
dragoncity17 dit :

21 décembre 2018 à 19 h 03 min

Je dirai pas que c’est « mieux » ayant eu les 2,mais la l’image est vraiment parfaite dans ce cas précis 🙂

Après cabou tu peux pas rajouter un switch si tu voulais passer en rgb.

J’aimeJ’aime
Irtimid dit :

5 janvier 2019 à 19 h 08 min

Hi voici des news voici le mode vga installé sur la dreamcast nickel avec soul reaver et le switch parfait 👍
J en suis très content, pour l améliorer il faut créer une attache entre la console et le vga externe car ça tire sur les soudures .
Je vous retrouve au coin Dreamshell car j ai quelques questions.
Bonne vacances

J’aimeJ’aime
dragoncity17 dit :

5 janvier 2019 à 23 h 47 min

Nickel.
Attache le jack avec du scotch sur l’adaptateur VGA.
Et mets un serre câble a la sortie voir plus comme j’ai fait 🙂

J’aimeJ’aime
mickaelpfr dit :

13 janvier 2019 à 23 h 05 min

Salut, quel est l’intérêt par rapport a un cable existant ( exemple : https://www.amazon.com/Galyme-Band-SEGA-Cable-Dreamcast-adapter/dp/B01HWDEBOI )
Merci 🙂

J’aimeJ’aime
dragoncity17 dit :

13 janvier 2019 à 23 h 09 min

De ne pas avoir une qualité « pourri » en plus ce câble vga je le connais bien il est parti a la poubelle.
La on a vraiment l’image la plus net qu’il soit en VGA,aucun parasite.
De plus on peut si on le souhaite switcher de RGB vers VGA avec un switch on/on si on le souhaite.

J’aimeJ’aime
dragoncity17 dit :

13 janvier 2019 à 23 h 10 min

Ha mais je le disais dans le tuto 🙂

« Une image parfaite pas comme les câbles VGA vendu sur Ali Express
que je vous déconseille FORTEMENT !
Pleins de parasites et une image affreuse..
c’est simple j’en avais acheté un pour tester il est parti à la poubelle ! »

Car c’est exactement le même câble.

J’aimeJ’aime
mickaelpfr dit :

13 janvier 2019 à 23 h 13 min

Ok, mais alors question subsidiaire sans avoir a effectuer de soudure, il n’y a pas une solution acceptable ( un cable a peu prêt potable ) car ma dreamcast est dans une borne sur une télé LCD mais va finir dans une borne avec écran 4:3 VGA

J’aimeJ’aime
dragoncity17 dit :

13 janvier 2019 à 23 h 17 min

Le seul cable VGA a ce jour qui est correct est celui de « cabou » mais je sais pas si il en fait encore.
Tape sur google « cable vga cabou »
J’en avais acheté un il y a longtemps.

J’aimeJ’aime
mickaelpfr dit :

13 janvier 2019 à 23 h 20 min

Merci encore pour ta réactivité et ta disponibilité 🙂
ps ma dreamcast équipé de ton module est toujours impecable 😉

J’aimeAimé par 1 personne
mickaelpfr dit :

23 février 2019 à 22 h 13 min

Salut , je reviens vers toi , je ne vais pas tarder a te faire ma « grosse » commande, en attendant je me suis fais la main sur des dreamcasts à problème 🙂
Question : sur ton module vga, il n’y a pas tous les composants que j’ai pu trouver sur d’autre tuto ( tel que celui de mmmonkey ) pourrais tu m’expliquer pourquoi ?

J’aimeJ’aime
dragoncity17 dit :

23 février 2019 à 22 h 14 min

Ben car pas besoin.. ^^
Si tu parles des condos je te l’avais déjà dit,avec ou sans ça change strictement rien,uniquement les résistances ont une importance.
On me l’avait dit,mais j’ai vérifié quand même et c’était le cas.

J’aimeJ’aime
mickaelpfr dit :

23 février 2019 à 22 h 20 min

ok ok , effectivement, tu me l’avais déja dis , mais s’ils sont la je pensais qu’ils avaient pt une utilité 😉
Merci !

J’aimeJ’aime
dragoncity17 dit :

23 février 2019 à 22 h 20 min

Tu sais quoi rajoute les,et tu me diras ^^
Moi on me l’avait dit,et je pensais aussi..mais vraiment aucun diff.
Par contre les résistances oui obligatoire 😉

J’aimeJ’aime
mickaelpfr dit :

23 février 2019 à 22 h 23 min

j’ai essayé XD
j’ai niqué une CM lol je dois dessouder tout ça pour vérifier ce que j’ai tué lol

J’aimeJ’aime
dragoncity17 dit :

23 février 2019 à 22 h 29 min

LoL…ben bravo ! Halalaa…

J’aimeJ’aime
mickaelpfr dit :

23 février 2019 à 22 h 31 min

pas grave, ça me fait des expériences :p
plus sérieusement, c’est très interessant de découvrir tout ça 🙂
=> avec ta méthode j’ai réussis à avoir une image ( pas très propre ni très longtemps 😀 ) mais du premier coup donc assez content …
=> en voulant rajouter les condos, j’ai tout niqué mais tant pis , c’est en forgeant qu’on apprend 😉

J’aimeAimé par 1 personne
doudams dit :

25 août 2019 à 17 h 45 min

re, Dragoncity

d’apres toi, il y a un interet de passer sur le gekko DC hdmi possedant le cable vga de Cabou?

J’aimeJ’aime
dragoncity17 dit :

25 août 2019 à 17 h 48 min

Je te dirai que oui étant donne que j’ai les 2 et je préfère le Akura HDMI (ou Gekko) pour la simplicité on est direct en HDMI et le VGA se fait rare sur les TVs récentes.
Et aussi car le son n’a rien a voir 🙂

J’aimeJ’aime
dragoncity17 dit :

25 août 2019 à 17 h 49 min

La qualité d’image aussi est plus net je trouve 🙂

J’aimeJ’aime
doudams dit :

25 août 2019 à 18 h 11 min

bon je vais voir ça, merci a toi

J’aimeJ’aime
Morgan dit :

5 février 2020 à 20 h 36 min

Salut,
J’ai installé ton kit VGA externe.
Ça semble fonctionnel mais j’ai deux questions :
Avec le Switch, lorsque je branche les 2 sortie vidéo en même temps (mais en allant qu’un écran bien sûr) il semble que j’ai des parasites sur l’ecran sélectionné avec le Switch et lorsque j’allume le 2 ème écran (sans changé la position du Switch) , je vois que malgré tout j’ai un affichage sur le 2eme écran également (mais qui défile en diagonal). Normal ? Le Switch ne devrait pas complétement « désactiver » le 2eme écran ?
Et le Switch d’écran a chaud ne fonctionne pas ?
Et deuxièment, sur DreamShell je suis par hasard tombé sur un message dans la console de commande du type : « libpng Warning :%s
iCCP : known incorrect sRGB profile »
C’est normal ? (Je ne me souvient pas avoir vu ce type de message avant l’installation de ce kit VGA.)
Sinon ça marche bien ! 🙂

J’aimeJ’aime
dragoncity17 dit :

6 février 2020 à 10 h 19 min

Avec le Switch, lorsque je branche les 2 sortie vidéo en même temps (mais en allant qu’un écran bien sûr) il semble que j’ai des parasites sur l’ecran sélectionné avec le Switch et lorsque j’allume le 2 ème écran (sans changé la position du Switch) , je vois que malgré tout j’ai un affichage sur le 2eme écran également (mais qui défile en diagonal). Normal ? Le Switch ne devrait pas complétement « désactiver » le 2eme écran ?

> Hum…tu branches sur 2 TVs en même temps?
Ou j’ai mal compris,car c’est ton histoire de « j’allume le 2 ème écran » qui me perturbe ^^ 🙂

Et le Switch d’écran a chaud ne fonctionne pas ?
> A chaud non car la Dreamcast détecte le signal qu’on lui donne et démarre sur la sortie vidéo sélectionné.
A partir de la pour changer il faut bien sur éteindre et reswitcher.

Et deuxièment, sur DreamShell je suis par hasard tombé sur un message dans la console de commande du type : « libpng Warning :%s
iCCP : known incorrect sRGB profile »
> Je ne connais pas ce message,mais passe sur RetroDream ! 🙂
https://dragoncity17.wordpress.com/2020/02/04/sega-dreamcast-retrodream/

J’aimeJ’aime
Morgan dit :

6 février 2020 à 14 h 18 min

En fait j’ai une TV cathodique et un écran PC a côté donc , je branche sur la sortie d’origine la TV avec le câble péritel original et l’écran pc avec la sortie externe en VGA.
Bien sûr j’allume qu’un écran a la fois. Mais comme j’avais remarqué quelques interférence j’ai allumé le 2eme écran par curiosité. Et la j’ai constaté que j’avais quand même un affichage sur le 2eme écran (en même temps que celui du 1er écran sélectionné avec le Switch) qui défile en diagonal. En regardant les interférences que j’ai sur l’écran sélectionné ça correspond a l’affichage en diagonal sur le 2eme écran lol je sais pas si je suis clair 🙂
Bon du coup j’en conclu qu’il faut pas brancher les 2 sorties en même temps, même si qu’un seul est allumé. Mais je suis étonné que le Switch ne « désactive » pas complétement la 2eme sortie.

Retrodream ? C’est nouveau ? Je ne connais pas 🙂
Des avantages par rapport a DreamShell ?

Merci pour les infos 😉

J’aimeJ’aime
dragoncity17 dit :

6 février 2020 à 17 h 16 min

Regarde le tuto et vidéo..et fonce ! 🙂

https://dragoncity17.wordpress.com/2020/02/04/sega-dreamcast-retrodream/

J’aimeJ’aime
elrom dit :

8 juin 2020 à 21 h 12 min

Bonjour, d’abord kudos pour l’énorme boulot réalisé. J’ai découvert ton site il y a 2j en me repenchant sur ma DC (pour faire tourner des shmups japs), et je n’en reviens pas de tout ce qu’il y a comme solutions pour maintenir ce système en vie. Bref .. J’ai 2 questions :

1/est il possible d’après toi de placer le kit VGA (en faisant un trou pour la peine) ds le boîtier destiné au modem initialement ?

2/ma dernière expérience soudure remonte aux cours de techno en 3eme au collège 😅, quel fer à souder pourrais tu me conseiller, niveau rapport qualité-prix, sachant que je n’en ferai sans doute pas un usage intensif (genre une DC, une Saturn, un ou deux sticks, peut être un peu de hifi), mais que j’ai bien compris l’intérêt d’avoir un matos de qualité (ce l’étain chinois 😉).

Merci d’avance,

Romain.

J’aimeJ’aime
dragoncity17 dit :

9 juin 2020 à 8 h 54 min

1/ Sacrifier le Modem ? 🧐
Tout est possible moi je propose une solution externe pour ne pas faire de trou dans la console 😉
2/Je te dirai de prendre un fer avec une panne la plus Fine possible.
La marque Antex par exemple.

J’aimeJ’aime
elrom dit :

9 juin 2020 à 10 h 09 min

Merci pour la réponse te rapide.
Je ne compte pas utiliser le modem pour ce projet. Mais je me demandais si ça risque d’entainer des pb de virer le modem ?

J’aimeJ’aime
dragoncity17 dit :

9 juin 2020 à 10 h 28 min

Je te déconseille de le faire, tu peux tres bien mettre le connecteur à l’arrière regarde sur Google Dreamcast VGA.
Ici je ne pourrai t’aider que sur le VGA Externe.

J’aimeJ’aime
elrom dit :

9 juin 2020 à 20 h 34 min

ok, c’est noté, merci pour ta réactivité. je pense que je vais essayer de le placer à l’arrière du coup.

J’aimeJ’aime
Damien dit :

11 décembre 2020 à 17 h 21 min

Bonjour à toi, Grand Dragon. J’ai passé commande il y a quelques temps pour un veltilo silencieux, des LED bleues (jusque là, modif effectuées sans aucun souci. En revanche, j’ai également commandé le kit VGA externe et là ça se gâte. J’ai suivi le tuto à la lettre et je me suis confronté à plusieurs problèmes :
– les points de la carte mère où les soudures sont à faire n’accrochent pas du tout (l’étain remonte directement sur le fer). Je suis parvenu à souder malgré tout mais, compte tenu de la faible quantité d’étain déposée, il en faut peu pour que les soudures se rompent.
– pour le remontage, l’épaisseur du regroupement de fil est telle que j’ai dû tailler la partie métallique pour diminuer la poussée. Malgré ça, les fils poussent poussent la carte mère vers le bas décale les trous de vissage ainsi que la prise réseau.
– j’ai procédé à un branchement puis une mise sous tension pour vérifier si ça fonctionnait avant d’envisager une méthode de remontage plus barbare encore et, malheureusement, pas de son ni d’images.

Je t’avoue être débutant en matière de soudure mais, encore une fois, la pose du ventilo et le déssoudage/resoudage de la LED ne m’ont pas posé de problème.
Aurais-tu quelques astuces à proposer ?

Merci d’avance
Damien

J’aimeJ’aime
dragoncity17 dit :

11 décembre 2020 à 17 h 27 min

Hello,

Hum.. quelques astuces…difficile mais il y a une règle qui fonctionne à chaque fois :

1 – Mettre de l’étain sur le fil
2 – Mettre de l’étain sur la pastille
3 – Souder ensuite le fil.

Meilleure méthode pour moi, que j’utilise bien sur.

Après si tu as des photos je pourrai te dire.

Je vois que tu n’as pas pris de l’étain avec moi, t’aurais du pour essayer car certains étains vendues sur le marché sont à jeter tout simplement (ça me rappelle une vidéo que j’avais faites ou c’est partie à la poubelle !)

Moi je propose de l’étain venant d’Allemagne et aucun soucis.

Si tu veux partager tes photos :
—————
Allez sur https://www.zupimages.net
Cliquez sur Parcourir et choisir votre image.
Copier l’URL à droite de « Lien direct de votre image » >> TRÈS IMPORTANT !!!
Coller l’url directement en commentaire ! 🙂
—————

Evite les gros pâtés, et les fils vers le haut..le nombre de fois ou je vois cette erreur !

Faut vraiment que je vous fasse une vidéo… j’espère vous la faire bientôt !

J’aimeJ’aime
elrom dit :

30 janvier 2021 à 10 h 15 min

Salut , j’aurais voulu savoir si on peut adapter ce mod à une sortie S-Vidéo ? Je m’explique : j’ai un câble DC vers S-Vidéo qui marche nickel sur une DC non moddée. Sur une autre DC, un mod VGA qui marche nickel (avec switch rgb).
Par contre qd je branche le câble S-Vidéo dans la DC moddée je n’ai rien à l’écran . D’où ma question : une idée de comment adapter ce mod à un une sortie S-Vidéo et faire une DC VGA/S-vid ?

J’aimeJ’aime
dragoncity17 dit :

30 janvier 2021 à 12 h 50 min

Logiquement si tu mets en position RGB tu pourras utiliser ton câble RGB mais aussi ton câble S-VIDEO.

Si tu as un écran noir c’est que le MOD VGA est enclenché.

J’aimeJ’aime
elrom dit :

30 janvier 2021 à 14 h 51 min

Ben en mode rgb , lorsque je branche un câble S-Vidéo je n’ai qu’un écran noir… Du coup je me demande s’il ne faudrait pas que je relie les pins 11 et 12 (luminance et chrominance) à la masse ?

J’aimeJ’aime
dragoncity17 dit :

30 janvier 2021 à 14 h 52 min

Aucune idée.. jamais fait

Donc faut essayer 🙂

J’aimeJ’aime
elrom dit :

30 janvier 2021 à 14 h 53 min

Je me demande mm si S-Vidéo et VGA sont compatibles ds la mesure où VGA utilise le rgb en 14, 15 et 16 et S-Vidéo les pins 11 et 12 …

J’aimeJ’aime
dragoncity17 dit :

30 janvier 2021 à 14 h 53 min

Allez ça m’a pris 10s sur google :

Google on trouve tout faut pas hésiter à chercher 😉

J’aimeJ’aime
elrom dit :

30 janvier 2021 à 14 h 59 min

https://allpinouts.org/pinouts/connectors/videogame/sega-dreamcast-a-v/

Si je comprends bien ce que je lis , si au lieu de relier la pin 7 à la masse je la laisse non connectée je devrais sortir du S-Vidéo . Tu confirmes ?

J’aimeJ’aime
dragoncity17 dit :

30 janvier 2021 à 15 h 00 min

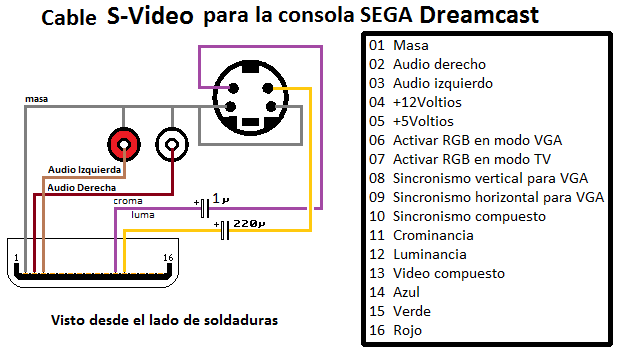

Pin 1 : Masse
Pin 2 & 3 : Audio

Pin 12 : chrominance via un condensateur 1uF (attention au sens voir schéma).
Pin 13 : luminance via un condensateur 220uF (attention au sens voir schéma).

Ils ne disent pas le voltage pour les condensateurs, je mettrai du 16V.

Oui c’est bien ça il faut que pas que la Pin 7 soit à la masse. (et la 6 non plus)

J’aimeJ’aime
elrom dit :

30 janvier 2021 à 15 h 07 min

Le câble que j’ai fonctionne déjà en S-Vidéo . Le truc c’est que j’aimerais réaliser le mm système de switch pour sortir soit en VGA soit en S-Vidéo. Dc si j’ai bon je fait le mm montage que pour ton mod VGA-externe sauf qu’au lieu de relier la pin 7 à la masse je ne la connecte pas du tout . Ca te paraît juste ?

J’aimeJ’aime
dragoncity17 dit :

30 janvier 2021 à 15 h 10 min

Oui c’est ce que je viens de dire il me semble 🙂

« Oui c’est bien ça il faut pas que la Pin 7 soit à la masse. (et la 6 non plus) »

SVIDEO ou Composite il faut rien de relier à la masse pour la Pin 6 et 7.

Pin 7 à la masse = RGB

Pin 6 & 7 à la masse = VGA

J’aimeJ’aime
elrom dit :

30 janvier 2021 à 15 h 13 min

Ok merci , je vais essayer ça de ce pas alors 😉.

J’aimeJ’aime
elrom dit :

30 janvier 2021 à 19 h 41 min

Super ça fonctionne 😁, un grand merci à toi pour ton aide 👍.

J’aimeAimé par 1 personne
