[Sega] Dreamcast DC-CPU (Overclock !)

Commander le KIT DC-CPU (Overclock 20%) depuis la Boutique 🙂
DC-CPU-BTQ (Copier)

Dans ce tuto on va overclocker notre Dreamcast
pour profiter des jeux dans les meilleures conditions ! 🙂

Sur les jeux Atomiswave comme « Dolphin Blue » c’est juste le jour et la nuit ! 🤩

Avantages :
✅ Profitez de vos jeux avec une fluidité incroyable (voir vidéo) ! 🤩
✅ Compatibles avec les Dreamcast VA0 & VA1 ! 🙂
La Dreamcast VA2.1 (photo ici) (très rare) n’est pas compatible.
✅ Rien à découper, votre console reste intacte ! 👍
✅ « Switch » Overclock afin de revenir en mode « normal »
quand on le souhaite ! 😉

🕵️‍ À savoir :
Le processeur Hitachi SH-4 est cadencé à 200 Mhz d’origine.
Il reçoit la vitesse d’horloge et la multiplie par 6.
La vitesse d’origine fournie au processeur est de 33,3333 Mhz,
ce qui donne une vitesse d’environ 200 Mhz.

Ici on va augmenter la vitesse d’horloge à 40 Mhz,
ce qui donnera une vitesse globale de 240 MHz.

Ce qui en résulte un overclock de 20%, et je peux vous dire que la différence est flagrante ! 😉

À titre info l’overclock à 10% n’est pas flagrant,
cela ne change pratiquement rien ! 👎
Et au dessus de 20% cela serait trop instable…

Donc la meilleure solution est l’overclock à 20% ! 👍

♻️ Switch Overclock : Pour switcher il faudra éteindre la console avant !

Il se peut que certains jeux n’acceptent pas l’overclock, voilà pourquoi on pourra facilement revenir en « normal » avec le « Switch » présent sur la PCB DC-CPU.

Pour le VMU il faudra l’overclocker (voir 2 – Overclock VMU) si vous voulez sauvegarder
en étant en mode « overclock » sinon vous ne pourrez pas.


1 – Installation de la PCB DC-CPU

1 – Souder le Crystal, le Switch et les 4 fils sur la PCB DC-CPU.

2 – Fixer la PCB DC-CPU avec du scotch double face (non fourni).

3 – Faites passer les fils dans les trous.

4 – Enlevez la résistance R331.

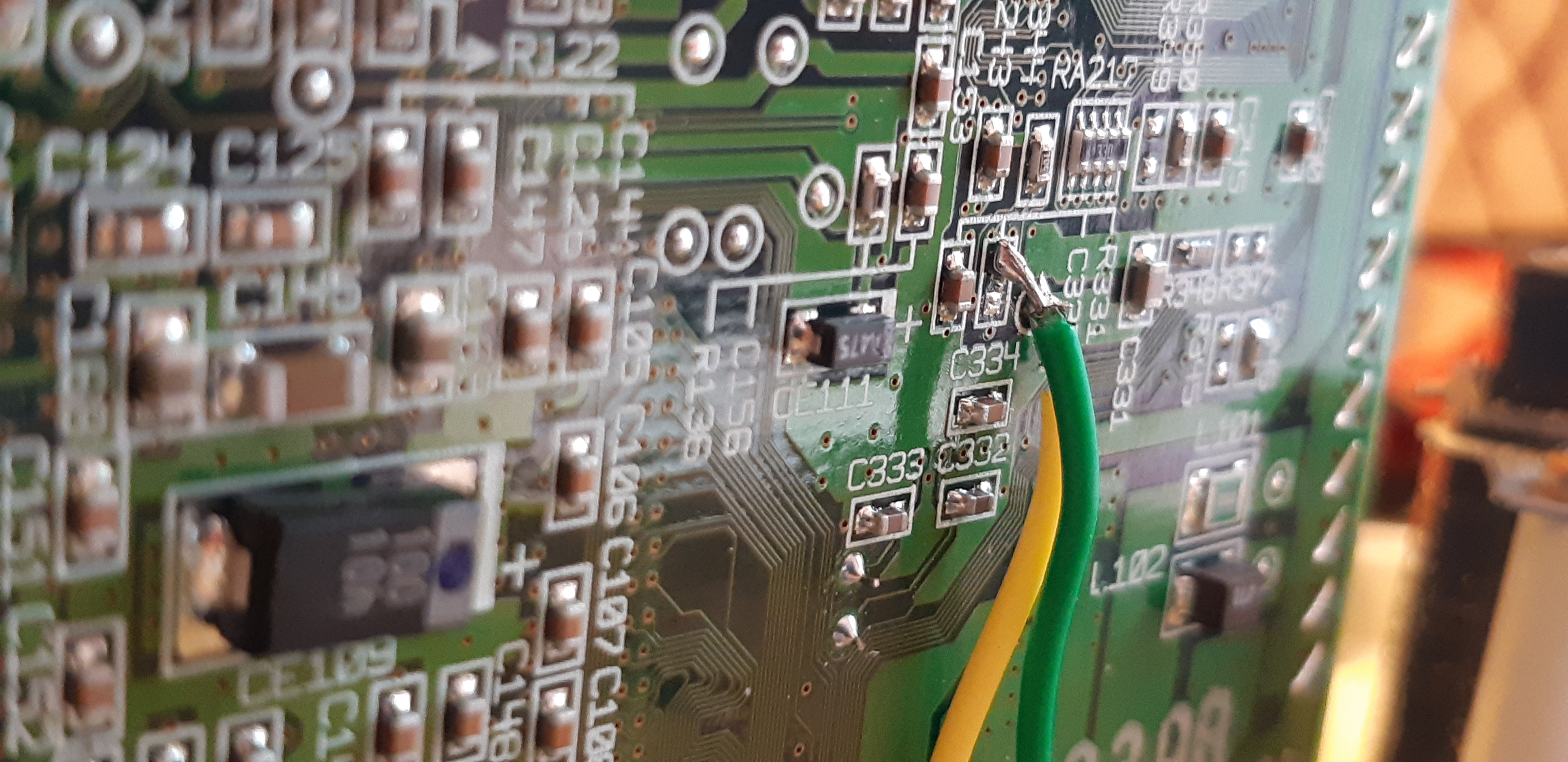

5 – Reliez les 4 points comme ci-dessous :

DC-CPU

Alternative Points

Vous pouvez maintenant profitez d’un overclock à 20% ! 🤩

Si vous voulez sauvegarder en étant en overclock il faudra maintenant overclocker votre VMU.


2 – Overclock VMU

Le VMU ne voudra pas enregistrer si vous avez overclocké votre Dreamcast.

Pour pouvoir l’utiliser il suffit simplement de l’overclocker lui aussi de 20%.

De base il est à 6 Mhz, donc on va le passer à 7.2 Mhz ! 🙂

À partir du moment ou le VMU est overclock  à 7.2Mhz on peut l’utiliser en mode « normal » ou « overclock » ! 🙂

Enlevez le crystal d’origine avec une station à air chaud.
(Exemple : Antex 760RWK)

♻️ Info :  À 300°C il s’enlève en moins de 10 secondes.

Soudez le Crystal 7.2 Mhz à la place aux extrémités, la pastille du milieu ne sert pas.

7.2Mhz

Puis isoler le pour qu’il ne fasse pas contact.

7.2Mhz-2

Voilà maintenant vous n’avez plus qu’à le remonter !
Cela risque de forcer un tout petit peu, c’est normal car c’est le haut-parleur qui nous gène.

Profitez maintenant de votre console Overclock avec le VMU ! 🙂

Enjoy !
