[Sega] Saturn SAT-Psu

Commander le KIT Saturn SAT-Psu depuis la Boutique 🙂

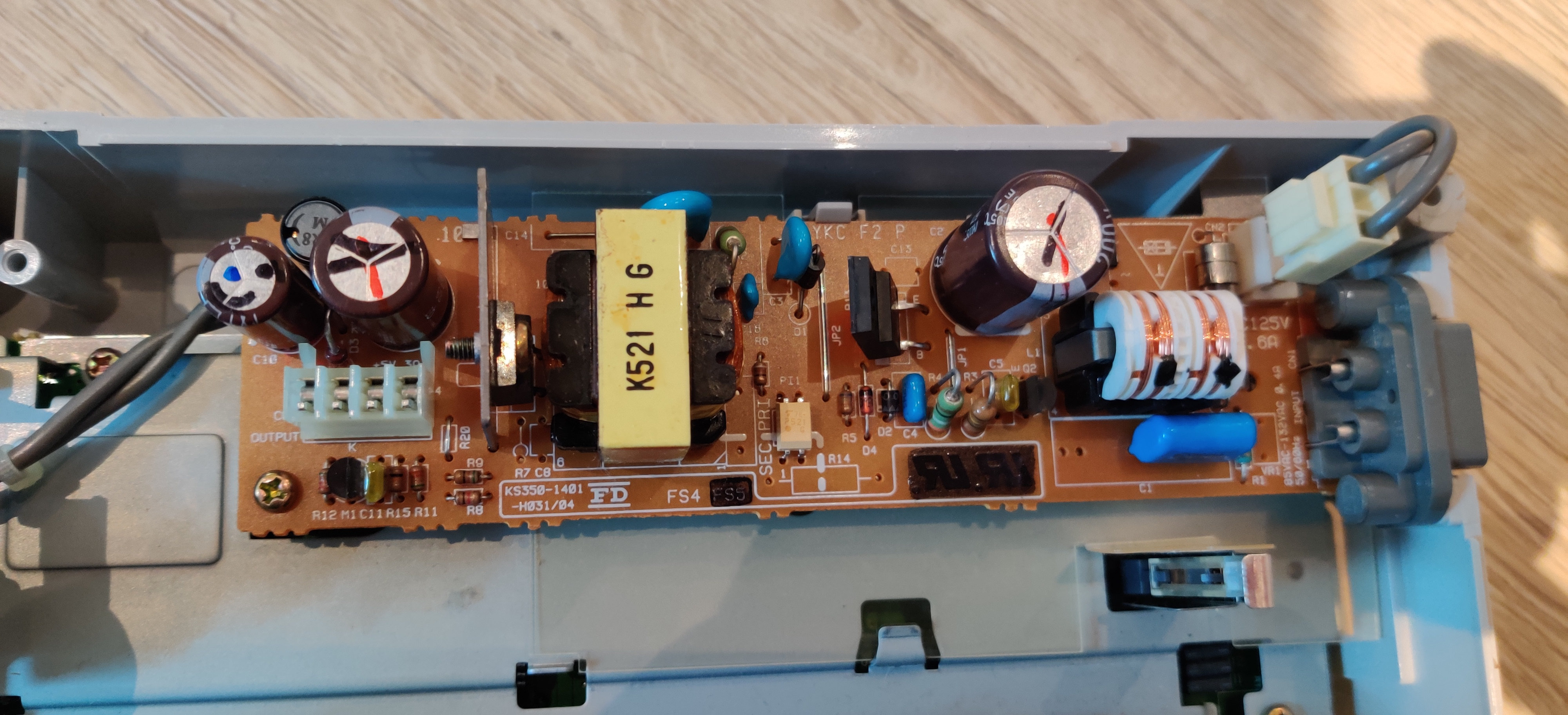

Aujourd’hui les soucis des Alimentations Saturn (ou Dreamcast) sont qu’avec le temps elles peuvent ne plus fonctionner,mais surtout elles chauffent beaucoup trop !

Pour palier à ce problùme on va remplacer l’Alimentation d’Origine
avec une PCB alimentée via un PSU.

Avantages de la PCB SAT-Psu

– Elle ne chauffe pratiquement pas !
– Convertissez votre Saturn US ou JAP en 220V.

Alimentation 12V 5A
Pour l’alimenter il vous faudra une Alimentation 12V avec 5A minimum,
je vous conseille la LEICKE 12V 5A 60W.


1 – Connecter l’Adaptateur 3D au Psu

Ici pour l’exemple c’est avec l’adaptateur 3D du KIT V2.

00


2 – Souder le Connecteur ATX

4


3 – Souder la RĂ©sistance 10k

6_001


4 – Souder le RĂ©gulateur de Tension

7


5 – Souder le Connecteur Power Switch

11

!! Nouveau !!
Rajout du connecteur PS (Old) pour la toute premiĂšre Saturn version 0.5

1


A partir de la les étapes 6 et 7 dépendent du KIT (V1 ou V2).

6a – Souder le Cñble d’Alimentation SAT (KIT V1)

ATTENTION !
Parfois la couleur du cĂąble d’alimentation peut ĂȘtre diffĂ©rente !
VĂ©rifiez bien la couleur des fils comme ci-dessous.

Si votre cĂąble d’alimentation est de couleur :
BLANC (GND) BLEU (GND) VERT (3V3) JAUNE (5V) NOIR (X) ROUGE (9V)
ou
BLANC (GND) VERT (GND) BLEU (3V3) JAUNE (5V) NOIR (X) ROUGE (9V)

> Couper le fil NOIR (X)

Comme ci-dessous :

Si votre cĂąble d’alimentation est de couleur :
NOIR (GND) ROUGE (GND) BLANC (3V3) JAUNE (5V) BLEU (X) VERT (9V)
> Couper le fil BLEU

Comme ci-dessous :

12


6b – Souder le Connecteur d’Alimentation SAT (KIT V2)

Ne faites pas attention aux fils d’alimentation du KIT V1
c’Ă©tait pour l’exemple de la vidĂ©o.

Couper les pattes qui dĂ©passent Ă  l’arriĂšre.

15


7 – Souder le Switch 3V3 – 5V
(KIT V2 Seulement !)

Cette Ă©tape n’est pas nĂ©cessaire avec le KIT V1.

18

DĂ©finir 3V3 ou 5V en fonction de l’alimentation que vous aviez Ă  l’origine.
C’est souvent marquĂ© sur celle-ci,
ou vous pouvez mesurer les tensions,voir la vidéo au début du tuto.

J’ai fait Ă©galement un schĂ©ma pour savoir rapidement ce qu’il en rĂ©sulte.

Pour s’y retrouver j’ai remarquĂ© que la distance Ă©tait de 13cm ou 14cm entre le connecteur et la prise d’alimentation.

Vous pouvez ensuite savoir si c’est du 3V3 (Alim Longue)
ou 5V (Alim Courte) Ă  dĂ©finir sur l’alimentation SAT-Psu.

Saturn Alim Longue-Courte


8 – Connecter le Psu

20

Vous avez terminĂ© plus qu’à insĂ©rer la PCB SAT-Psu dans la console.

Exemple KIT V1

TRÈS IMPORTANT !
Mettre un isolant sous la PCB afin qu’elle ne fasse pas contact.
Ensuite mettez la PCB SAT-Psu tout Ă  gauche,prĂšs du connecteur d’alimentation.

Exemple KIT V2

20190712_135236

Si vous avez un connecteur avec 4 Pins seulement,
il suffira de mettre la PCB le plus Ă  gauche (il restera un trou tout Ă  droite !).

Enjoy !

75 commentaires sur “[Sega] Saturn SAT-Psu

Ajouter un commentaire

  1. Bonjour,

    J’ai bien recu et installer le SAT-PSU dans ma saturn JAP
    Pas encore testĂ© car j’ai pas reçu l’alimentation spĂ©cifique en 12v 3A

    Par contre pourrais tu me prĂ©ciser l’utilitĂ© du switch 3v3 – 5v
    Par Default je l’ai laissĂ© sur 5v, mais avant d’allumer le tout ^^ …

    J'aime

  2. Effectivement j’en parle dans la vidĂ©o que j’invite Ă  regarder car on comprends bien l’utilitĂ© du Switch 3.3v/5v.
    Pour faire simple il existe plusieurs alimentations et certaines sont alimentées en :
    0v 0v 3.3v 5v 9v
    Et d’autres
    0v 0v 5v 5v 9v
    Pour le savoir il suffit de regarder l’alimentation d’origine c’est marquĂ© dessus et dessous voir si les 5v sont reliĂ©s ou non.
    Mais tout cela je le dis dans la vidĂ©o 🙂

    J'aime

  3. Salut dragoncity17,

    J’ai reçu aujourd’hui un kit SAT-PSU v2 pour une Saturn JAP model 2.
    Je suis prĂȘt Ă  tester mais j’ai un doute. Sur mon alim d’origine, je n’ai aucune mention des tensions, et les soudures ne sont pas non plus groupĂ©es (les 2 masses ensemble, etc).
    Ici pour les photos : https://mega.nz/#F!eNlhWYKS!C_16KIpk2SWrpc6azc0uDw

    Comment donc régler le switch 3.3v/5v ?

    Afin ne pas risquer de griller la Sat-PSU, je me dis (peut-ĂȘtre Ă  tort) qu’en testant d’abord en 3.3v, je ne prends pas vraiment de risque. Si la console ne dĂ©marre pas ou ne fonctionne pas correctement, je passe sur le 5v.

    Peux-tu m’aiguiller, stp ?
    Merci.

    J'aime

  4. Hello,

    Et avec ma photo (prĂ©sente dans le tuto) ? 🙂

    En fait ça ne risque rien,mais vaut mieux mettre la bonne tension.

    Avec ma photo juste au dessus il est facile de trouver en mesurant si c’est 13cm ou 14cm 🙂

    J'aime

  5. Honte Ă  moi, je n’avais pas vu la photo… 😅

    En prenant exactement tes repĂšres, j’ai 13,7cm.
    Donc Ă  priori, j’ai une 3.3v.

    Je teste et ferai un retour. 🙂

    Aimé par 1 personne

  6. Bon, j’ai testĂ© en 3.3v et ça fonctionne parfaitement.
    Je vais rester comme ça !

    Encore merci de ta dispo et tes rĂ©ponses ! 🙂

    Aimé par 1 personne

  7. ca roule
    merci
    te voila dans la panade, je recommence Ă  bosser sur mes consoles !!!
    Attention, dans ton tuto, tu conseilles la Aukru 12V 3A

    J'aime

  8. Bonjour,

    J’espĂ©re que vous passĂ© un bon week end de Paques

    J’ai profitĂ© de cette journĂ© » pour installerle kit saturn-PSU sur ma sega saturn V1 (avec l’alim qui est en haut) l’installation se passĂ© bien matout s’est tres bien passĂ©

    J'aime

  9. J’expliquais donc : l’installation se passait bien sauf qu’au moment de connecter la partie blanche du connecteur je me suis aperçu que ce connecteur n’Ă©tait pas compatible avec celui la fiche du PSU…

    j’ai conscience que mon explication est guĂšre comprĂ©hensible :):) du coup je vous transmet les images qui vont avec :


    voila en fait la fiche du connecteur de la saturn est plus petit que celui de la PSU

    Une idée ?

    J'aime

  10. Hello,
    Bon il faut arrĂȘter de manger des chocolats avec de l’alcool ^^

    Car la tu m’as fait 6 publications,dont 2 au mauvais endroit … ! 🙂

    Alors je l’ai dit dans le tuto,je le recolle ici :

    Il se peut que le connecteur « Power Switch » soit différent
    dans ce cas il faudra souder directement comme ci-dessous :

    J'aime

  11. Merci de ta réponse
    DĂ©solĂ© pour 6 messages, et merci pour la rĂ©ponse je m’Ă©tais contentĂ© de visionner le tuto en vidĂ©o

    Au niveau de la soudure il y a un sens ou on peut intervertir les deux fils du moment ou ils sont soudés aux fiches ?

    J'aime

  12. Ok

    Elle est donc lĂ  ma premiĂšre future expĂ©rience de soudure sur une console …

    J’espĂšre que je vais pas foirer mais bon j’ai du bon matos (mĂȘme si ça fait pas tout) que j’ai achetĂ© chez toi 🙂
    Bonne soirée

    J'aime

  13. Penses-tu que le Sat PSU soit indispensable avec le nouvel ODE Saturn qui vient de sortir chez Terraonion (le MODE) ? Merci de ta réponse.

    J'aime

  14. Hello,

    Alors je ne sais pas si c’est « indispensable »,mĂȘme si pour moi sur Saturn ça l’est dans tous les cas 🙂

    Comme je disais hier sur ma page FB :

    L’alimentation SAT-Psu serait indispensable avec l’ODE « Fenrir » !
    Selon « Ced »,je le cite :
    « l’alimentation d’origine mets plus de temps Ă  dĂ©marrer et elle est beaucoup moins stable,ça pose problĂšme avec les timings donc ça marche trĂšs mal. »

    Et ceux qui ont utilisĂ© l’alimentation SAT-Psu ont eu aucun soucis

    — ProblĂšmes alimentations d’origines —
    Les alimentations DC-Psu et SAT-Psu iront dans l’avenir contrairement aux alimentations d’origines qui peuvent avec le temps ne plus fonctionner,voir donner un voltage incorrect,comme sur la photo ci-dessous ou je mesure 3.8V au lieu de 12V !!
    Certaines « Saturn » si vous les arrĂȘtez quand elles sont bien « chaude » il vous est impossible de les rallumer de suite…

    Pour palier Ă  tout cela je vous invite fortement Ă  changer votre alimentation d’origine par la DC-Psu ou SAT-Psu.

    J'aime

  15. Merci de ta réponse. Cet ODE est bien sympathique (il est compatible Saturn et Dreamcast). Je crois bien que je vais me laisser tenter.

    J'aime

  16. Didier Touron, quand j’ai commandĂ© chez eux la derniĂšre fois, je n’ai jamais eu de frais de douane…

    J'aime

  17. et je viens d’installer mon Sat-PSu sur une saturn JAP vendue sans bloc optique et qui n’attends plus que le Fenrir.

    J'aime

  18. J’ai corrigĂ© ton post,pense Ă  mettre le « lien direct » 🙂

    L’alimentation SAT-Psu est compatible avec TOUTES les Saturn.

    Et oui sans problĂšme,regarde tout Ă  la fin du tuto « Exemple KIT V2 »

    J'aime

  19. Heu…on va dire que la il faut BEAUCOUP de compĂ©tences !

    Tu sais le Rhea et Phoebe il sont vendus par UNE SEULE personne dans le monde entier… tu imagines a quel point il est fort !

    Mais malheureusement.. pas à mon niveau ! 😉

    J'aime

  20. Dommage ok.
    AprĂšs c’est les Chinois qui savent de mieux en mieux copier aussi dommage qu’ils fassent pas des copies autant que les gdemu. DĂšs que ça sera le cas je te commanderai une saturn car les cds trop d’inconvĂ©nient changement, usure des cd lentilles, temps de chargement. Tu as essayĂ© le RhĂ©a ?

    J'aime

  21. Je devais le proposer le Fenrir…mais il a prĂ©fĂ©rĂ© faire avec 8bitmods…alors qu’on en avait discutĂ©…!
    Pourtant ça aurait Ă©tĂ© mieux avec un vendeur Français ! 😉

    J'aime

  22. Salut Pour une raison qui m’Ă©chappe, je n’ai pas d’isolant sous le psu de ma sat. Est-ce important? J’ai beau chercher je ne le trouve pas. Est ce possible qu’il n’Ă©tait pas dans le colis?

    Merci.

    J'aime

  23. Hello,

    Pour la SAT-PSU « V1 » donc ?

    Alors non il n’est pas fourni je le donne en exemple, si vraiment tu n’en as pas utilise le plastique qui est sur la plaque grise en le dĂ©calant un peu.

    Le but Ă©tant de ne pas faire contact avec la plaque grise et la PCB, donc mĂȘme un bout de carton ou autre peut aussi faire l’affaire sinon.

    J'aime

  24. Hello,

    Un petit retour sur l’installation d’un kit dans une Saturn V2.
    Et bien, rien Ă  dire au final, c’est facile, c’est efficace, ça fonctionne nickel et ça permet de passer une Saturn JAP en 220v simplement.
    Le kit se soude facilement, les instructions sont claires, bref, que du bonheur.

    Merci pour la qualité de ton travail.
    Et Ă  un prochaine commande.

    Tophe

    Aimé par 1 personne

  25. hello 😉
    j’ai le kit V1 avec l’embout jack en T, ma saturn est une 20 pins,
    le hic c’est que j’ai regarder la video en entier , et je ne m’y retrouve pas,
    j’ai ouvert ma console , et l’alim et le bouton et le bouton power sont fixer sous le couvercle, du coup je suis paumĂ© et j’ai peur de faire une bĂ©tise, j’ai dĂ©poser le bloc lentille pour mettre un fenrir
    help me 😉

    J'aime

  26. ah oui oki , et l’histoire du 3.3v ou 5V, la je n’ai le bouton pour commuter c’est grave 😉
    merci

    J'aime

  27. Comme dis dans le tuto et la vidéo :
    7 – Souder le Switch 3V3 – 5V
    (KIT V2 Seulement !)
    Cette Ă©tape n’est pas nĂ©cessaire avec le KIT V1.

    Donc non 😉

    Toujours bien lire logiquement je fais le maximum pour qu’il n’y ai aucune questions 🙂

    J'aime

  28. Hello,
    J’ai une jap avec 4 pins.
    GND-GND-5V-5V
    C’est donc obligatoirement une 5V ? DĂ©solĂ©, je n’ai pas de notions Ă©lectroniques donc je prĂ©fĂšre poser des questions bĂȘtes plutĂŽt que de tuer ma console XD

    J'aime

  29. Tout Ă  fait voir fin du tuto :

    Si vous avez un connecteur avec 4 Pins seulement,
    il suffira de mettre la PCB le plus Ă  gauche (il restera un trou tout Ă  droite !).

    J'aime

  30. Bonjour,
    J’ai une saturn jap grise HST-3200 avec alim sous le capot mais la prise est en forme de 8.
    Du coup, il faut que je prenne le kit 1 mais comment dois je relier les fils sur le Pico psu ?

    J'aime

  31. Hello,

    Je t’invite Ă  regarder la vidĂ©o et le tuto pour bien comprendre.

    Si tu bloques toujours alors partage une photo que je comprenne ou tu bloques 🙂

    —————
    Allez sur https://www.zupimages.net
    Cliquez sur Parcourir et choisir votre image.
    Copier l’URL Ă  droite de « Lien direct de votre image » >> TRÈS IMPORTANT !!!
    Coller l’url directement en commentaire ! 🙂
    —————

    J'aime

  32. Bonsoir,
    Excusez mon ignorance, je viens de commander une alim pour une saturn V1 (alim sous capĂŽt), et vous parlez d’un isolant pour le pcb de l’alim, que puis-je utilser?
    Merci!

    J'aime

  33. Bonsoir,

    Vous l’avez achetĂ© dĂ©jĂ  montĂ© donc je mets toujours un isolant lorsque je les prĂ©pare.

    Sinon a titre info on peut simplement utiliser le plastique en le décalant sur la gauche.

    Mais dans votre cas vous n’avez rien Ă  faire Ă  part brancher l’alimentation SAT-Psu.

    J'aime

  34. Bonjour Dragon,

    J’ai bien reçu la PSU saturn ce matin et te remercie de son envoi rapide.

    J’ai une question sur son utilisation ; je l’ai intĂ©grĂ© sur un de mes modĂšle de saturn (identifiĂ© en 5V + puce)

    Pour cela j’ai dessoudĂ© la puce de du point 5V de l’alim d’origine puis je l’ai soudĂ© sur l’emplacement 5V de la PSU

    Mais depuis la puce ne fonctionne pas correctement :
    Il faut que je la redĂ©marre 5 fois pour que le CD boot enfin et souvent l’image freeze Ă  l’apparition du logo saturn lors du dĂ©marrage de la console…

    Est-ce que tu as une idĂ©e de l’origine du problĂšme ?

    merci

    a++++

    J'aime

  35. Hello,
    Etrange… hum l’alimentation d’origine elle donnait quoi en alimentation ?

    Si jamais tu as des photos je veux bien y regarder, devant et derriĂšre.

    Voir si tu as bien mis en 3V3 ou 5V.

    C’est une supposition que ça vienne de la bien sur.

    Ensuite est-ce que SANS la puce, elle fonctionne correctement avec un jeu original?

    De mon cĂŽtĂ© je n’ai jamais eu de soucis en reliant une puce comme tu l’as fait.

    J'aime

  36. A l’aide des infos du tuto j’en ai dĂ©duit que c’Ă©tait une 5V (il y a 13 cm entre les deux points)


    Sans la puce je n’ai testĂ©

    J'aime

  37. Hum hum de plus en plus Ă©trange 🙂

    L’alimentation bien une Leicke 12V 5A ?

    Est-ce qu’avec un autre cĂąble plus gros cela fait pareil ?

    Voir si ça serait pas une interfĂ©rence


    Et au lieu du 5V la mettre en 3V3.

    C’est quel puce au passage?

    J'aime

  38. Pour l’alimentation oui c’est bien une Leicke 12V 5A

    Un cĂąble + gros c’est Ă  dire ?

    OK je tenterais la prochaine fois de mettre 3V3 au lieu du 5V mais la j remis l’ancienne alimentation et vu mon niveau en soudure c dĂ©jĂ  un exploit :):)

    J'aime

  39. Le fil de la puce (pas le switch) sur 3V3.

    Le fil que je vois sur la photo est « fin », si jamais tu as un fil plus gros voir si ça vient pas de lui.

    Tu es mon seul retour et moi mĂȘme ayant eu des puces avant je n’ai pas eu de soucis, pour l’instant pas plus de rĂ©ponse Ă  t’apporter malheureusement… 🙂

    J'aime

  40. Je comprend pas la phrase « Le fil de la puce (pas le switch) sur 3V3. »

    est ce que tu peut ĂȘtre un peu plus prĂ©cis ?

    J'aime

  41. Bien sur ! 🙂
    Je te disais de relier le fil de ta puce « fil orange » sur la pastille d’a cĂŽtĂ© le 3V3 pour voir ce que ça donne.
    Et si tu as un fil « plus gros » pour le remplacer afin de voir si ça vient de lui.

    Et de ne PAS toucher au switch de la PCB qui est en 5V.

    Tiens nous au courant 🙂

    J'aime

Votre commentaire

Entrez vos coordonnées ci-dessous ou cliquez sur une icÎne pour vous connecter:

Logo WordPress.com

Vous commentez Ă  l’aide de votre compte WordPress.com. DĂ©connexion /  Changer )

Photo Google

Vous commentez Ă  l’aide de votre compte Google. DĂ©connexion /  Changer )

Image Twitter

Vous commentez Ă  l’aide de votre compte Twitter. DĂ©connexion /  Changer )

Photo Facebook

Vous commentez Ă  l’aide de votre compte Facebook. DĂ©connexion /  Changer )

Connexion Ă  %s

Créez un site ou un blog sur WordPress.com

Retour en haut ↑

%d blogueurs aiment cette page :
