Avantages de la PCB New-Bios
– Compatible avec les Dreamcast (VA0,VA1) 🙂
Aucune Pin à soulever,donc aucun risque d’en casser une !
– Installation BEAUCOUP plus facile ! 😉
– Installation PROPRE ! 🙂
– Possibilité de mettre un switch pour passer d’un bios à l’autre.

Info :
Les Pins 1-16-18-20-22-25-27-29-44 ne sont pas utilisées par le Bios SEGA !
Les pins 32 et 33 sont reliées entre elles !

Pour tester il faudra impérativement mettre la PCB GDROM ou le GDROM !
(Voir ma vidéo plus haut)

1 – Soudure du Nouveau Bios
et des 2 Résistances 10KΩ

Attention au sens du bios MX,voir photo ci-dessous !
Les résistances n’ont pas de sens.


2 – Couper la piste (Pin 12)

Couper la piste en orange qui relie la Pin 12 SEGA jusqu’à la pastille.
(mais surtout ne couper pas plus bas !)

2

Vérifiez ensuite avec un multimètre de ne plus avoir de continuité
entre la Pin 12 et D501 (haut).

3

Attention ! PCB V1 uniquement
Si comme dans ma dernière vidéo vous voulez faciliter l’installation en « enfonçant » la PCB New-Bios,
il est IMPÉRATIF de mettre un isolant (chatterton) comme ci-dessous.
Car sinon la résistance R1 risque d’être reliée à la masse (GND),et la console ne voudra tout simplement pas s’allumer !

IMG_20200102_130026


3 – Reliez la Pastille 44

New-Bios.WMV_snapshot_08.28.389

Pour cela vous avez 3 possibilités.

3.1 – IC502

3cm1

3.2 – Connecteur GDROM

4

20171113_110511

3.3 – RA515

Alternative Bios Pin 44

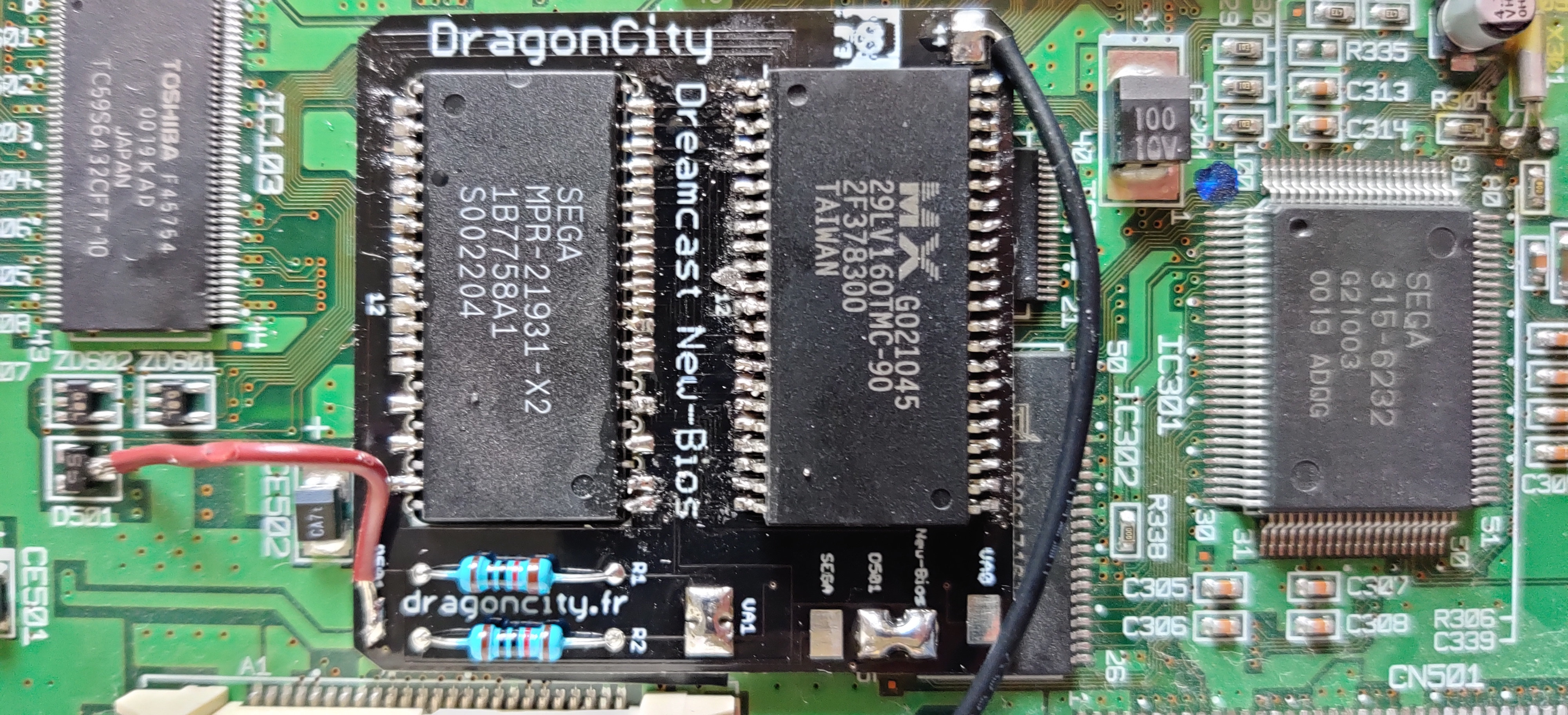

4 – Souder la PCB sur le Bios SEGA

Les Pins qui n’ont pas de pastille (Ex: Pin 1) n’ont pas besoin d’être soudées !

5


5a – CM VA1
(Uniquement !)

Souder le Pont VA1

6


5b – CM VA0

(Uniquement !)

Reliez la Pastille VA0 à CE201 (+) pour récupérer le 3,3V.

7

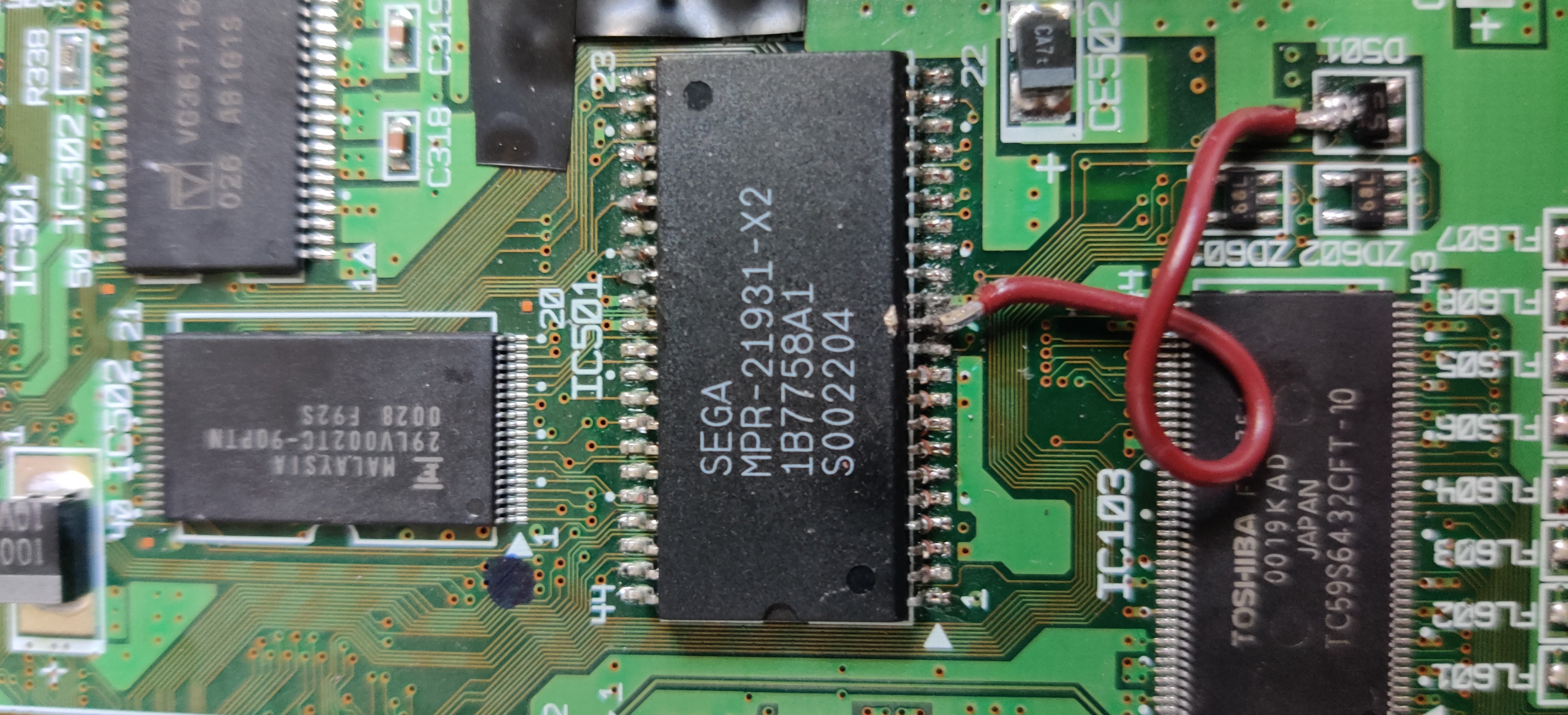

6 – Reliez la Pastille D501 à D501 (haut)

8


7 – Reliez un Switch ou Boot Direct New-Bios

7.a – Reliez un switch

20180722_202912

Pour la photo j’ai mis les fils en évidences mais je vous conseille
de les mettre bien sur dessous le GDROM ! 🙂

Switch

7.b – Boot Direct New-Bios

10


8 – Refroidissement Liquide CM VA0

Pour éviter que le refroidissement liquide des CM VA0 fasse contact avec le nouveau bios,mettez un bout de papier entre les 2.

11


9 – Ajouter une Diode Bicolor (Rouge/Bleu) (Facultatif)

Si vous avez mis un Switch pour basculer du Bios « SEGA » au Bios « New-Bios »,
vous pouvez mettre une Diode Bicolor « Cathode Commune ».

Cela permettra de voir avec la couleur de la LED sur quel Bios vous êtes ! 🙂

Exemple :
SEGA : Diode Bleu
Dreamshell : Diode Rouge

Cathode (K) >  PCB manette
Patte la moins longue (Bleu) > Pastille SEGA (Pin 12)
Patte la plus longue (Rouge) > Pastille New-Bios (Pin 12)


Enjoy !

Si vous avez oublié de faire l’étape :
2 – Couper la piste (Pin 12)

Couper les 2 pistes et reliez un fil (bleu) comme ci-dessous.

Bios Alternatif Pin 12 quand oublie

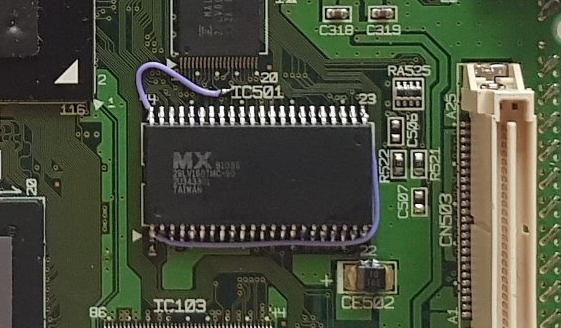

Double Bios : Freezone et Dreamshell

Enlever le Bios SEGA d’origine.
Souder le Bios Freezone à la place.

Reliez la Pin 1 à la Pin 23 du Bios Freezone
Reliez la Pin 44 à la pastille 44.

Souder la PCB New-Bios avec le Bios Dreamshell

20181030_220857

Points alternatifs

Voici un site pour les points reliés en dessous de la CM :
http://yam.20to4.net/dreamcast/va1.html

Et mon schéma au dessus de la CM :

soudure-alternative-bios-dragoncity

Et mon schéma en dessous de la CM :

Soudure BACK Alternative Bios - DragonCity

pin44

394 commentaires sur “[Sega] Dreamcast New-Bios

Ajouter un commentaire

  1. bonjour monsieur dragon,

    j’ai installé une pcb new bios dans ma dreamcast, tout fonctionne parfaitement sauf que j’aurais aimé y mettre un troisième bios comme tu as pu le faire.

    pourrais tu me donner le plan pour installer ce dernier tout en laissant ta pcb.

    merci beaucoup, tu es au top

    J'aime

  2. Hello,

    J’ai le même problème que dans pas mal de commentaires précédents : écran noir au démarrage de la console après installation du Bios Dreamshell. Je suis déjà repassé plusieurs fois sur les soudures, sans amélioration. J’ai bien conscience que mes soudures ne sont pas top, et pour compliquer le tout, la PCB n’est pas installée de façon super droite (les pattes du BIOS SEGA sont plus ou moins loin).
    Les photos te permettront peut-être de trouver ce qui ne va pas grâce à tes yeux d’expert :


    Et une autre hypothèse : j’ai coupé la piste sous la pin 12. Il me semble l’avoir fait bien comme il faut, mais n’ayant pas de multimètre, pas moyen de vérifier si c’est correctement fait. Est-ce que je peux coupler ça au point « Si vous avez oublié de faire l’étape 2 » ou il vaut mieux vérifier au multimètre avant ?

    J'aime

  3. Multimètre OBLIGATOIRE !!!

    Car la clairement on est dans une impasse..impossible de savoir si déjà les pins entres-elles bippent !

    Et puis cela servira toujours car c’est le minimum quand on fait de la soudure pour contrôler les soudures par exemple !

    J’ai regardé tes photos rien ne m’a sauté aux yeux mais comme tu l’as fait déjà,je t’invite à relire les commentaires et cette fois avec un multimètre,je te conseille d’en trouver un qui fasse « biiiiipppp » pour savoir si il y a une continuité !

    Exemple : Vici VC97 ou VC99 c’est ce que j’utilise.

    Sans ça impossible de trouver ce qui ne va pas ! 😉

    J'aime

  4. Multimètre acheté, et grâce à lui j’ai pu voir que côté bios Sega, j’avais des pins reliées entre elles à cause de la soudure qui « dégueulait » un peu sur le voisin (sur les pins 3-4, un magnifique triplé 7-8-9, et 23-24). Je suis donc repassé dessus pour qu’elles ne se touchent plus.
    J’ai bien réussi à toutes les isoler, mais j’ai perdu les pastilles des pins 23 et 24 dans la bataille.
    Heureusement, dans les commentaires j’ai pu voir qu’il suffit de relier la pin 23 au pont VA1, et j’ai relié la pin 24 à celle du bios Dreamshell avec un fil.
    Et maintenant ça fonctionne comme il faut 🙂
    Un grand merci pour ton tuto, et merci aussi pour les commentaires qui permettent de se rattraper quand on foire un truc !

    J'aime

  5. Bonjour pierre, j’ai tenté moi aussi de faire fonctionner ton montage mais en vain. J’ai lu les 300 commentaires j’ai bien vérifié toutes mes soudures 3 fois tout est en contact avec les pins des bios et ne sont pas en court circuit entre elles. lors du démarrage que je sois sur n’importe quel bios j’ai un écran noir. le petit détail que je ne vois pas dans les commentaires c’est que la LED s’allume mais après 2 secondes elle perd un petit peu d’intensité lumineuse (c’est leger).

    J'aime

  6. Hello,

    Bon il faut oublier « Noelshack » :
    « À partir du 21/11/2019, Noelshack sera dédié exclusivement à l’hébergement d’images pour une utilisation sur jeuxvideo.com. En conséquence, l’ensemble des images qui ne sont pas utilisées sur jeuxvideo.com seront supprimées de Noelshack.
     »

    Pas grave j’ai trouvé mieux 🙂

    —————
    Allez sur https://fr.imgbb.com/
    Commencer l’envoi > Sélectionner toutes les photos à envoyer.
    Codes d’intégration > Lien complet HTML
    Copier tout le code en dessous.

    Coller le directement en commentaire ! 🙂
    —————

    Alors j’ai vu ta photo,j’aimerai voir ou tu as relié la Pin 44.

    Alors ton soucis je l’ai eu UNE fois…mais impossible de me rappeler ce qui n’allait pas o_O

    Je l’avais réparé c’est sur…au cas ou as-tu testé une autre alimentation ?

    Je ne sais pas si tu as vu ma dernière vidéo,d’ailleurs je vais la rajouter au tuto :

    Cela permet de voir rapidement si tu n’as rien raté de ton côté 🙂

    J'aime

  7. Bonjour Pierre, je te réuploadé les images ainsi que mon branchement de pin44. ça ne rend pas très bien mais testé au bipeur la pin est bien soudée aussi sur le connecteur et n’est pas en court circuit avec les voisines. malheureusement je n’ai qu’une Dreamcast et je ne peut pas tester une autre alimentation. Par contre j’ai 2 GDROM (un que tu m as vendu avec le connecteur IDE et celui d’origine) et ca fait pareil que ce soit l’un ou l’autre.


    J'aime

  8. Pas beau la Pin 44..ce que tu vas faire c’est m’enlever ce fil sur le connecteur GDROM,et reliez a l’arrière sur la pastille :

    Et surtout nettoie bien les soudures du connecteur gdrom après avoir enlevé le fil..j’ai l’impression que ça touche 2 pattes.. 🙂

    J'aime

  9. j’ai déplacé le fil comme tu m’as indiqué au verso de la CM. j ai bien re-vérifié au multimètre les pins du connecteur gdrom. rien n’est en court circuit. j’en ai profité pour vérifier la tension aux bornes des pins de l’alimentation qui part sur la CM. j’ai du 3.3V du 5V et du 13V.
    Ecran Noir sur les deux bios avec toujours cette légère perte de puissance sur la led après la mise sous tension (c’est peut être normal). C’est la LED de remplacement avec 2 anodes que je change de couleur en fonction du bios démarré (ça fonctionne ça par contre)

    J'aime

  10. À oui ça c’est logique pour la led.

    As tu vérifié si les pins du bios étaient bien en contact avec l’arrière ?

    Voir photo du tuto.

    Moi je pencherai pour 2 pins qui se touchent… Car ton bios Sega devrait fonctionner.

    Vérifie bien car le multimetre peut parfois decone.. Genre il dit que ça bip pas.. Tu grattes un peu ou bouge un peu et la ça bip… Je dis cela par expérience !

    Pour tester surtout mettre la PCB gdrom ou le gdrom ainsi que le port manette et ventilo.

    J'aime

  11. Je viens de tester tous les points alternatifs en partant des pastilles de la carte ajoutée sur le bios SEGA. tout bip comme il faut et pas de court circuit entre les pins du bios SEGA en dessous de la CM. je commence à sécher :/

    J'aime

  12. Effectivement,et pour moi c’est difficile d’en dire plus car comme tu l’as dit tu as déjà lu tous les commentaires précédents (d’ailleurs merci de l’avoir fait !).

    J’aimerai t’aider encore mais j’avoue je commence à sécher,je pense avoir déjà tout dit récemment,et dans les commentaires précédents et tuto.

    Si vraiment tu n’y arrives pas,tu me l’enverras et j’y regarderai,j’ai justement fait un forfait pour cela :
    https://boutique-dragoncity.myshopify.com/collections/dreamcast-mod/products/dreamcast-forfait-devis-reparation

    Bon je t’avoue pour moi ça va pas être une partie de plaisir non plus si j’y regarde…car mettre un bios je sais faire..mais trouver la panne c’est beaucoup plus dur !

    J'aime

  13. Bonjour, excuse moi si la question a déjà été posé. Le Double Bios : Freezone et Dreamshell
    sert à quoi? le bios dreamshell ne permet pas de lire les jeux de toutes les régions?
    merci pour tes explications.

    J'aime

  14. Si bien sûr c’est juste si on voulait avoir 2 BIOS, et avoir le « SEGA » dezone. (Et les autres options du freezone comme pour le copie des VMU etc..)
    Facultatif bien sûr pour la partie lecture des GDROM depuis que Megavolt à sortie l’application GdPlay.

    J'aime

  15. Salut,
    J’ai tenté l’installation d’un nouveau bios avec ton pcb hier.
    Par contre j’ai soudé un bios vierge donc en lançant DreamShell avec le cd et en voulant flasher le nouveau bios vierge, lorsque je Switch de bios et je clique sur « detect », ça me met dans les info a droite :
    Bios : unknown
    Taille : 0ko
    Voltage : 5v
    Read Access only.
    Lors que j’essaie malgré tout de flasher, évidemment c’est impossible et ça me sort « failed : statut code 2 ».
    As-tu une idée ? Est ce un code erreur générique ou spécifique ?
    Possible que ce soit des soudures foireuses ?
    Merci

    J'aime

  16. Soudure oui car il te dit « unknown ».

    En fait il ne le detecte pas ton nouveau Bios donc impossible pour lui de flasher derrière.

    Si besoin fait moi parvenir des photos je regarderai ton montage.

    N’hésite pas à repasser de l’étain sur le nouveau Bios.

    Ainsi que regarder ma dernière vidéo ça te donnera des idées 🙂

    J'aime

  17. Bon après avoir repasser de l’étain sur mes soudures , ça a empiré : de l’étain est passé sous le pcb et 2 pattes du bios d’origine de sont soudées ensemble ! Et en essayant de dessouder le pcb , pas mal de piste du pcb ont sautées. La loose lol
    Et en travaillant sur une autre Dreamcast sur laquelle j’ai ajouté un Switch et diode bicolore (en fonction du bios sélectionné) , j’ai remarqué un phénomène bizarre : le bios dreamshell ne fonctionnait plus et j’avais la même message (bios unknown etc.) En retirant la diode tout refonctionnait normalement. Un mauvais branchement de la diode (relié au pastille « newbios » et « bios Sega ») peut avoir un effet sur le le chargement du bios ?

    J'aime

  18. Ok, bizarre pourtant j’ai bien suivi le tuto pour l’installation de cette foutu diode bicolore mais rien a faire : elle met le bazar ! J’ai abandonné et ressoudé une diode bleue simple 🙂

    Aimé par 1 personne

  19. bonjour
    je débute mon atelier « la soudure pour les nuls ».
    Vérifiant que mon bios est bien soudé à la PCB, j’ai vérifié « patte par patte » sur la pcb et sur la puce avec mon voltmètre.
    Je trouve 2 points (en couleur) sur la PCB qui ne semblent pas liés. Est-ce normal ?

    J'aime

  20. Hello,
    Oui et heureusement d’ailleurs,car la Pin 12 décide quel bios doit booter,donc surtout pas les relier ! 🙂

    C’est d’ailleurs le switch (sur le côté) qui décidera sur quel bios booté (ou une simple soudure).

    Pour la Pin 44 c’est le switch VA1 qui décidera,car tout simplement pour les VA0 il ne faut en aucun cas qu’elle soit relié étant donné qu’on relie la Pin 44 du nouveau bios au 3.3V via la pastille VA0.

    En résumé,tout est bon oui 🙂

    J'aime

  21. 1ere essai avec le disque SSD = echec.
    QUe doit il se passer le GD rom oté et rien sur le port GD rom ? Boot sur quelque chose ?

    J'aime

  22. Les soudures sont pas trop mal,mais sur la pin 10 & 11 du New-Bios la ça me fait peur cette boule d’étain !! o_O

    Déjà si tu as un switch tu peux vérifier que ton Bios SEGA fonctionne toujours.

    Quels sont les soucis actuels quand tu mets le GDROM ?
    Oublie pas de brancher le port manette avec le ventilo !!!

    J'aime

  23. Vérifie que 2 pins ne bipent pas entres elles (bon même si je le rabâche dans les com’s précédents !)

    Info : Les pins 32 et 33 sont reliées entre elles !

    Ensuite n’hésite pas à repasser avec ton fer sur les pins de ton nouveau bios,certaines pins n’ont pas l’air d’être bien soudées.

    J'aime

  24. Écran noir à l’allumage avec ssd sata, port manette et ventilo branchés.
    – Dois je brancher une manette pour demarrer ?
    – Que veux tu dire par « Déjà si tu as un switch tu peux vérifier que ton Bios SEGA fonctionne toujours. » ?
    – as tu un plan des pins des bios pour savoir de quelle pin on parle, je suis un peu perdu…
    – je vérifie tout ça (y compris avec gdrom), une fois rentré chez moi.

    J'aime

  25. Alors avant de répondre,TRÈS IMPORTANT…et ça c’est le défaut de beaucoup de personnes…c’est de lire ENTIÈREMENT le tuto ! Et j’insiste FORTEMENT !!!!

    Ainsi que la vidéo !!!

    Pourquoi? Car tout simplement tu as posé des questions qui y sont déjà dedans…

    Si je fais des tutos et des vidéos c’est pour justement que vous ayez le maximum de support,alors SVP je vous demande une chose c’est de les regarder !

    Ainsi que de lire les com’s précédents,car je me rabâche souvent…et parfois je pense pas à tout et il y a surement la réponse dedans.

    Maintenant j’y réponds :

    – Dois je brancher une manette pour demarrer ?
    > Non pas obligé,voir première vidéo 🙂

    – Que veux tu dire par « Déjà si tu as un switch tu peux vérifier que ton Bios SEGA fonctionne toujours. » ?
    > 7.a – Reliez un switch (tuto..et vidéo..)

    – as tu un plan des pins des bios pour savoir de quelle pin on parle, je suis un peu perdu…
    > Points alternatifs (tuto)
    Sinon le bios c’est facile cela va de 1 a 22 en bas et de 23 à 44 en haut (la 23 étant celle à droite).

    – je vérifie tout ça (y compris avec gdrom), une fois rentré chez moi.
    > TESTE uniquement avec le GDROM pour commencer.
    Tout simplement pour isoler les pannes,car si tu avais un soucis avec la G1-ATA par exemple on pourrait chercher longtemps sur le bios pour rien.
    TOUJOURS faire étape par étape 🙂

    J'aime

  26. Milles excuses… J’ai pourtant bien potasser depuis 3 jours… La peur du débutant !
    Pour le switch, je n’en ai pas installé mais je vais faire.
    Merci pour ta patience !

    J'aime

  27. Bon c’est déjà bien que le bios sega boot,on avance.

    Par contre,et je pense que cela vient de la,c’est clairement le nouveau bios qui ne boot pas,et je pense aux soudures comme dis précédemment.

    Donc ne pas hésiter à remettre de l’étain sur chaque pin.

    Et avec le testeur de vérifiez Pin par Pin entre le Bios SEGA et New-Bios si tout bip.

    Prendre a chaque fois en haut de la Pin,et pas en bas (la pastille),pour voir si ça bip bien !

    J'aime

  28. En lisant les commentaires, on voit que ça tient beaucoup à la soudure du New bios.
    J’en reviens à cette photo :

    Les pins 12 des 2 pins (rouges) ne sont pas reliés, ok.
    Mais les pins 23 (bleus) ne devraient ils pas l’être ?

    J'aime

  29. Ce sera réponds à ma question…
    Assez pour ce soir, on verra ça dimanche matin en rentrant du travail !

    J'aime

  30. Alors si c’est une VA1 donc elles devraient l’être cette fois vu que tu as soudé la pastille VA1.

    Vérifie la soudure de ta Pin 23 de ton « New-Bios ».

    Ainsi que si maintenant il y a bien contact entre la pastille VA1 et la pastille VA0 (la VA0 étant relié a la pin 23 du New-Bios).

    J'aime

  31. Je viens de te faire un commande en rab.
    Je n’ai pas trouvé sur tes tuto (cette fois ci, j’ai regardé !) un endroit où tu conseilles un fer à souder avec une panne fine. Une idée ?

    Aimé par 1 personne

  32. bonjour
    je reprends ce matin !
    – j’ai repassé toutes mes soudures du new bios et fait des tests.
    – je trouve un contact entre les pins 30 et 31 du bio Sega. Normal ?

    J'aime

  33. mince, c’est bien ce que j’avais compris.
    Je recapitule : avant hier, bio sega ok mais pas de boot new bios. je crois que c’était parce que j’avais fait une inversion de fils sur le switch… 😦

    aujourd’hui, j’ai repasser de l’étain partout puis j’ai remis le fils du switch comme il faut (j’ai vu ca apres…) mais ca ne boot plus, bios sega compris. Et j’ai un contact entre les pins 30 et 31. J’ai essayé d’enlever l’étain au niveau de ces 2 pins sur le bios Sega. Rien ne se passe. Les pins 30 et 31 du new bio semblent ok. Je vois une ligne métalique au dessus la pin 31 du bios sega qui ne me dit rien qui vaille..
    Une idée ?

    J'aime

  34. Bon ce que je vais te dire ne va pas te plaire…

    En fait jusqu’à hier tu étais tout bon,comme je t’ai dit repasse UNIQUEMENT sur le Bios « New-Bios ».

    J’ai pas dit le bios SEGA…

    Du coup a mon avis tu as du faire passer de l’étain « en dessous » de la PCB,et les 2 pins sont reliées.

    Ce qui empêche bien sur le bios SEGA et le New-Bios de booter.

    La « ligne métallique »,on appelle cela une « piste »,c’est ce qui relie la Pin 30 SEGA à la Pin 30 New-Bios par exemple.

    Logiquement on doit pas la voir,c’est pas très grave,mais en fait si tu « frottes » sur les pistes tu la fais apparaître tout simplement.

    Vérifie que rien n’est en contact avec cette piste.

    La mauvaise nouvelle,c’est que si tu n’arrives pas à enlever l’étain…tu n’auras pas d’autres solutions que d’enlever toute la PCB…en gros « la casser » ou la « dessouder » a l’air chaud.

    Pour l’enlever,ça risque d’être compliqué,mais il faut faire chauffer et avec une pompe à dessouder l’enlever,comme celle-ci :
    https://boutique-dragoncity.myshopify.com/collections/pompe-a-dessouder/products/pompe-a-dessouder

    Mais a 99% je ne mise pas que tu réussisses..car si trop en dessous impossible de récupérer l’étain qui les relie.

    Donc pour résumé hier,tu étais tout bon,tu n’avais juste qu’à repasser sur les soudures New-Bios,et bien sur pas faire de bêtise avec le switch…

    Alors relativise,car tu sais j’en ai fait pas mal de connerie moi aussi..et c’est comme ça que j’ai progressé ! 🙂

    J'aime

  35. alors … resultats…. et bah c’est ca !!! Une belle coulure sur entre les 2 pins sur le bios Sega !!!
    Nickel !!!
    J’ai reusi à ôter la pcb et à ôter l’étain entre les 2 pins du bios et la Dreamcast redémarre. Ouf !
    Par contre, je te confirme que la PCB a pris un coup, j’ai perdu des contacts !
    j’ai mon lot de connerie (faut jamais que mes enfants voient ces messages où je n’écoute pas ce q’on me dit !!!) mais je ne vais abandonner comme ça !!!!
    Je vais te recommander une PCB + new bios. As tu envoyé la dernière commande d’hier ou peux tu ajouter cela (je sais pas si je suis bien clair : pour 1 seul frais de port) ?

    J'aime

  36. Hahaha…et oui des bêtises ! 🙂

    Très bien,ne jamais abandonner,c’est comme ça qu’on progresse ! (je supporte pas l’échec…!)

    Oui j’ai capté,j’ai envoyé un mail pour ne pas payer 2 fois les frais de port,et rajouter ce que tu veux ! 😉

    J'aime

  37. derniere question, je remonte ma dreamcast en attendant. La piste sous la pine 12 étant coupée, la Dreamcast peut elle booter ?

    J'aime

  38. Bon bah elle boot plus (fil posé)… J’ai pas beaucoup dormi, je verrai ça demain, l’esprit frais.

    J'aime

  39. Bonsoir
    Alors ce matin, j’ai essayé de relancer ma Dreamcast avec un fil entre la pin 12 et la D501. Ça ne boote pas.
    Ce qui est étrange, c’est que ça avait lancé 1 fois le logo Dreamcast immédiatement la pcb ôtée (ca n’avait pas été plus loin mais je pensais que c’était lié à l’absence de lien entre la pin 12 et D501)
    Je me dit que si ça ne boote plus, en mettant la nouvelle pcb, aucune chance que ça se lance…

    J'aime

  40. Avec ton fer a souder repasse sur chaque pin,sans mettre d’étain,pour déjà enlever l’excédant de soudure,et que ça fasse propre.
    Je vois par exemple encore des bouts de PCBs….nettoie tout ça 🙂

    J'aime

  41. J’avance avec patience… J’en suis toujours à démarrer avec le bio sega sans pcb installée.
    J’ai acheté un multimètre qui bippe (c’est plus pratique) et j’ai testé pin par pin. Il me semble avoir un souci avec la pin 44. Je l’ai testé sur les 3 points que tu indiques sans succès. Une idée ?

    J'aime

  42. Rappel :

    Info :
    Les Pins 1-16-18-20-22-25-27-29-44 ne sont pas utilisées par le Bios SEGA !
    Les pins 32 et 33 sont reliées entre elles !

    Donc Pin 44 devrait pas te poser soucis elle n’est pas reliée au bios SEGA 🙂

    J'aime

  43. Nop ! 🙂

    Comme dis précédemment la Pin 44 du bios sega est relié à RIEN ! 🙂

    Quand on parle de la Pin 44 c’est uniquement lors d’un changement de Bios,car la on a besoin de relier cette Pin au composant IC502 (Pin 7 ou 9 en fonction de sa version de CM).

    D’ailleurs les « étoiles » sur mon premier schéma indiquent les Pins non utilisées du Bios SEGA.

    J'aime

  44. Mince. Je croyais avoir trouvé pourquoi le bios Sega ne se lance pas.
    Je vais installer le new bios demain, je verrai bien.

    J'aime

  45. Bizarre qu’il ne fonctionne plus..faudrait persister.

    Bien nettoyer les connecteurs GDROM de chaque côté (CM et GDROM) avec de l’alcool et une brosse a dent.

    On sait jamais peut être un faux contact.

    Bien nettoyer les soudures comme j’avais dit aussi,car une micro soudure entre 2 pins peut le faire aussi,avec ton nouveau tester (tu as bien fait de le changer !),teste si 2 pins ne sont pas en contact !

    J'aime

  46. Je vais essayer de nettoyer le connecteur GDROM.
    Pour les soudures, c’est ok. J’ai tout nettoyé, j’ai enlevé les restes de PCB. Tout est testé et ok.

    J'aime

  47. J’ai peur d’avoir trouver la cause… En remontant la Dreamcast, j’ai enfoncé une vis du lecteur gdrom trop loin et je pense que j’ai abîmé la carte mère…
    Ça me semble mal barré !

    J'aime

  48. Effectivement je connais cette erreur, jamais faites mais je la connais.
    Pour cela qu’il est très important de faire attention aux vis et de les remettre au bon endroit.
    La clairement les pistes ont êtes écrasées… Plus de continuité… Elle est bel et bien morte.. 😞😔😟

    J'aime

  49. Voilà je l’ai commandée.
    Un peu déçu de ne pas poser le New bios moi même mais c’est ainsi.
    VA1 / Dreamboot « No-Gdrom », c’est bien ça ?

    Tout ça reste une bonne expérience.
    Je ne voudrais pas que mes erreurs successives laissent à penser que c’est injouable.

    Il faut :
    – Bien lire les tutos et les commentaires.
    – Bien suivre tes conseils
    – Prendre son temps, vérifier patiemment son travail.
    – posséder un multimètre qui bippe.
    – faire des photos de sa machine que l’on demonte pour bien la remonter.

    Voilà

    J'aime

  50. Est ce que j’abuse si je te demande d’ajouter un connecteur IDE Femelle pour le Dreamcast – PCB G1-ATA « V2 ».
    J’ai coupé la mauvaise pin. Il me semble que ma réparation est ok mais bon, on sait jamais.

    J'aime

  51. hello
    carte reçue et installée et… ca marche !!! Boot sur le new bios… Cool

    après ca coince… qu’en penses tu ?

    J'aime

  52. Bien donc la il arrive pas à booter sur ton disque dur.

    1 – Adaptateur IDE/SATA en Slave ? Il faut enlever le Jumper tout simplement.
    2 – Disque dur en MBR et FAT32?
    3 – Rallonge SATA bien enfoncé ?

    J'aime

  53. aaaaaaaaaaaaaaaaaahhhhhhhhhhhhhhhhhhhhhh ca marche
    j’ai appliqué tes conseils : reprendre les tutos. Jumper laissé… Je l’ai ôté et hop !!!

    Aimé par 1 personne

  54. Bonsoir
    Entre 2 préparatifs de l’arrivée du virus chez nous, j’ai remonté ma Dreamcast (sans souci cette fois !).
    Elle a repris sa place.

    Sa place, à côté de ma Saturn… Mon prochain projet…

    J'aime

  55. Bonjour

    J’ai une question .

    Pour le new bios .
    Jai souder le bios et les resistence .

    Mais pas encore sur la carte mere .

    Je fait un test de continuité.
    Et jai trouver une .
    Entre le point 5 et 6 en partent de la gauche sous le mot dreamcast .

    Cest normal ou pas?

    J'aime

  56. Je voulez me faciliter les soudure en pre instalent de l’etain sur le partie .
    Du coup j’ai du merde.
    J’ai tout netoyer au ruban de cuivre.
    Je ne sais pas quel pin correspond a quel chifre.
    Mais c’est la seul continuite que j’ai.

    J'aime

  57. En gros il me faut un autre new bios.

    J’ai resussi a retire la continuite.
    Mais avec une grosse pointe de mon fer a souder . Je fait de la merde.

    J’ai quand meme fini par l’installer . Le bios ne ce lance pas.

    J’ai le logo de dreamcast habituel. Mais une fois terminer écran blanc..

    Ça ma souler et fini par tout retire.

    J'aime

  58. Mince,effectivement tu n’aurais pas du mettre de l’étain je pense que c’est cette petite erreur qui t’a fait raté la suite…

    Bon ça arrive hein ! 🙂

    Je sais pas si t’as vu ma vidéo mais ça peut te montrer comment je m’y prends.

    Moi qui en pose beaucoup quand t’as le coup de main c’est easy 🙂

    J'aime
